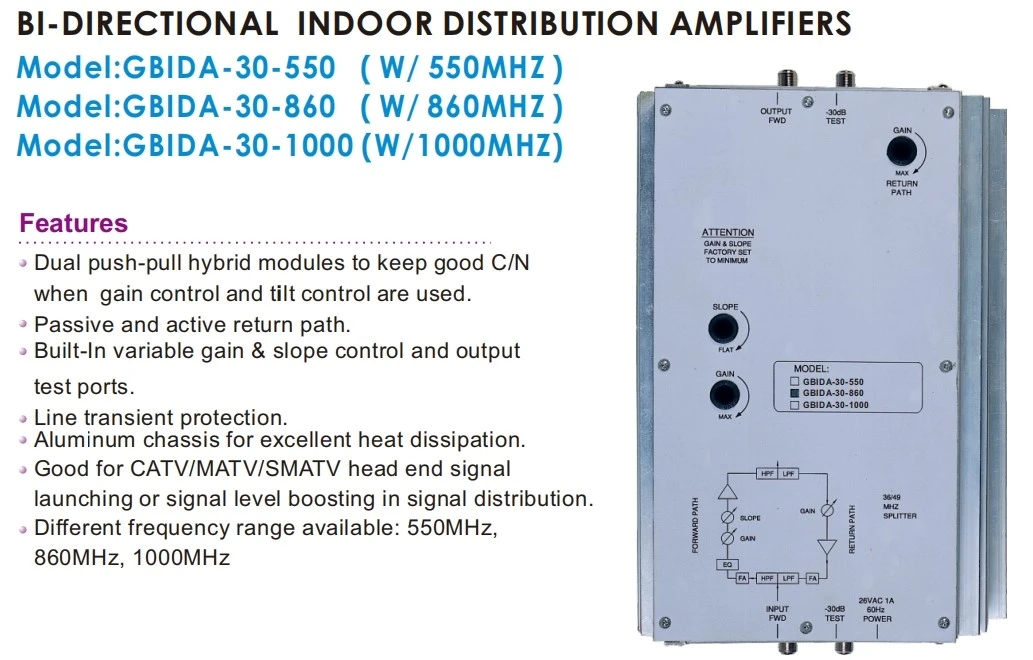

Descrição
Os amplificadores de distribuição push pull bidirecionais são amplificadores de distribuição interna de banda larga bidirecional-de qualidade profissional. Esses amplificadores são ideais para sistemas de distribuição de RF multi{2}}canais. A fonte de entrada é um "cabo drop" ou a saída de um headend MATV/SMATV/CATV.
- Módulos híbridos duplos push{0}}pull para manter um bom C/N quando o controle de ganho e o controle de inclinação são usados.
- Caminho de retorno passivo e ativo.
- Controle-incorporado de ganho e inclinação variável e portas de teste de saída.
- Proteção transitória de linha.
- Chassi de alumínio para excelente dissipação de calor.
- Bom para lançamento de sinal de head end CATV/MATV/SMATV ou aumento de nível de sinal na distribuição de sinal.
- Diferentes faixas de frequência disponíveis: 550 MHz, 860 MHz, 1000 MHz.
Especificação
|
Número do modelo: GDAMP-017 (GBIDA-30-550) |
|||||
|
Modelo Especificação |
GBIDA-30-550 |
GBIDA-30-860 |
GBIDA-30-1000 |
Caminho de retorno ativo integrado |
Unidades |
|
Faixa de frequência: |
490-550 |
49-860 |
49-1000 |
5-36 |
MHz |
|
Planicidade: |
±0.5 |
±0.75 |
±0.75 |
±0,5 ref.Para inclinação de 1dB |
dB |
|
Carregamento do canal: |
77 |
129 |
150 |
3 |
|
|
Ganho: |
32 |
32 |
32 |
18 |
dB |
|
Nível de saída: |
46 |
44 |
40 |
40 |
dBmV |
|
Figura de ruído (a): |
7 |
8.5 |
8.5 |
6 |
dB |
|
Faixa de controle de ganho: |
10 |
10 |
10 |
15 |
dB |
|
Faixa de controle de inclinação: |
8 |
8 |
8 |
N / D |
dB |
|
Nível da porta de teste: |
-30,±2 |
-30,±2 |
-30,±2 |
|
dB |
|
CSO composto de segunda ordem-(b): |
-58 |
-54 |
-56 |
-60 |
dB |
|
Batida tripla composta-CTB (b): |
-58 |
-48 |
-53 |
-60 |
dB |
|
Modulação cruzada-XMOD (b): |
-60 |
-48 |
-54 |
-60 |
dB |
|
Modulação de zumbido: |
-70 |
-70 |
-70 |
-65 |
dB |
|
Impedância-Todas as portas: |
75 |
75 |
75 |
75 |
Ω |
|
Perda de retorno |
|
|
|
|
|
|
Entrada: |
12 |
12 |
12 |
15 |
dB |
|
Saída: |
15 |
15 |
15 |
15 |
dB |
|
Temperatura operacional: |
-20para+60 |
-20para+60 |
-20para+60 |
|
grau |
|
Fonte de alimentação necessária. |
|
|
|
|
|
|
117 VCA, 60 Hz (i): |
21.5 |
23 |
24 |
- |
W |
|
26 VCA, 60 Hz: |
0.85 |
0.9 |
1 |
- |
Amplificador |
|
Tamanho (CxLxA) m/m |
270x180x82 |
270x180x82 |
270x180x82 |
- |
m/m |
|
Peso de envio: kg |
2.85 |
2.85 |
2.85 |
- |
kg |
|
Número de híbridos: |
2 |
2 |
2 |
- |
|
|
Tecnologia Híbrida: |
Empurrar-Puxar |
Empurrar-Puxar |
Empurrar-Puxar |
- |
|
