Descrição

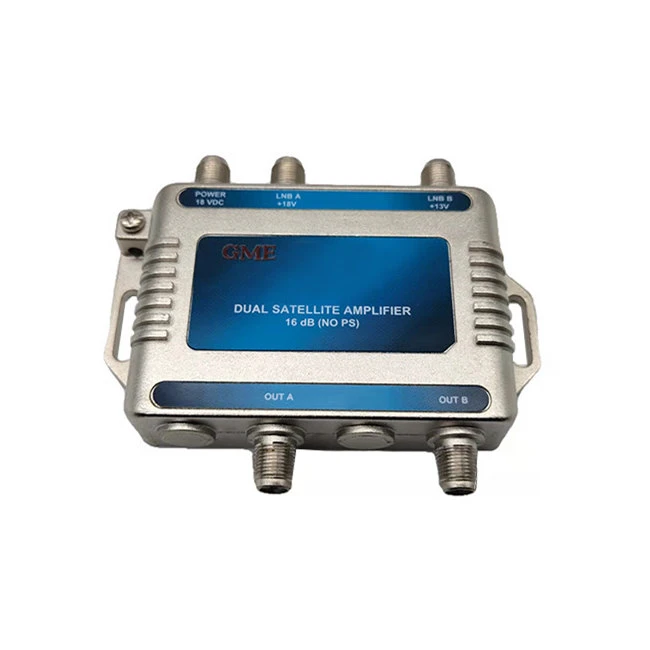

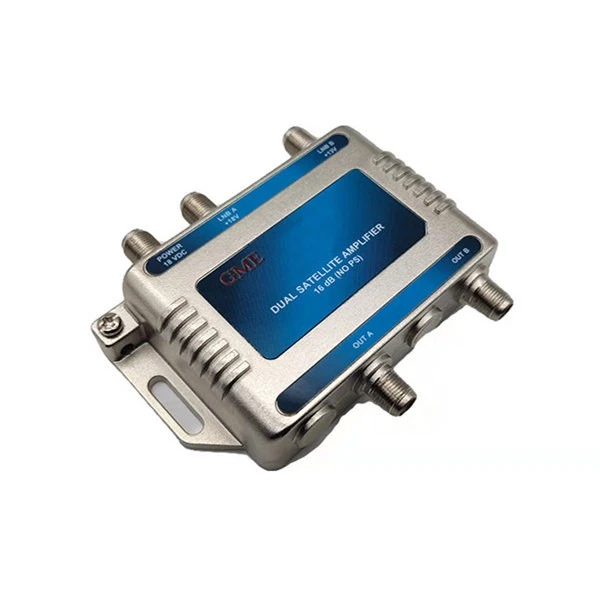

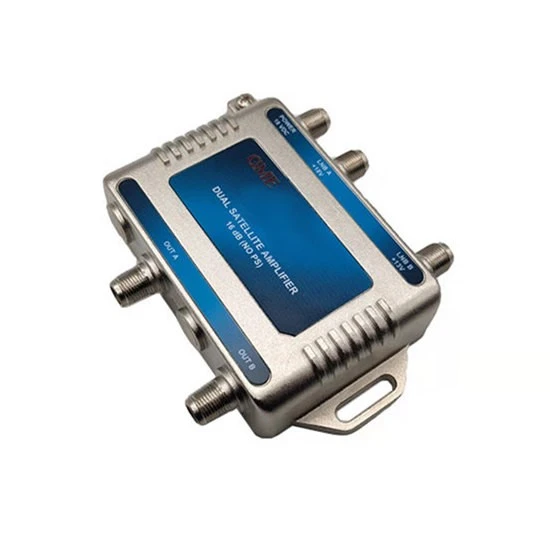

Amplificador de satélite duplo, sinais DBS de 950 a 2150 MHz de LNBs ou switches precisam de amplificação para receptores distantes.

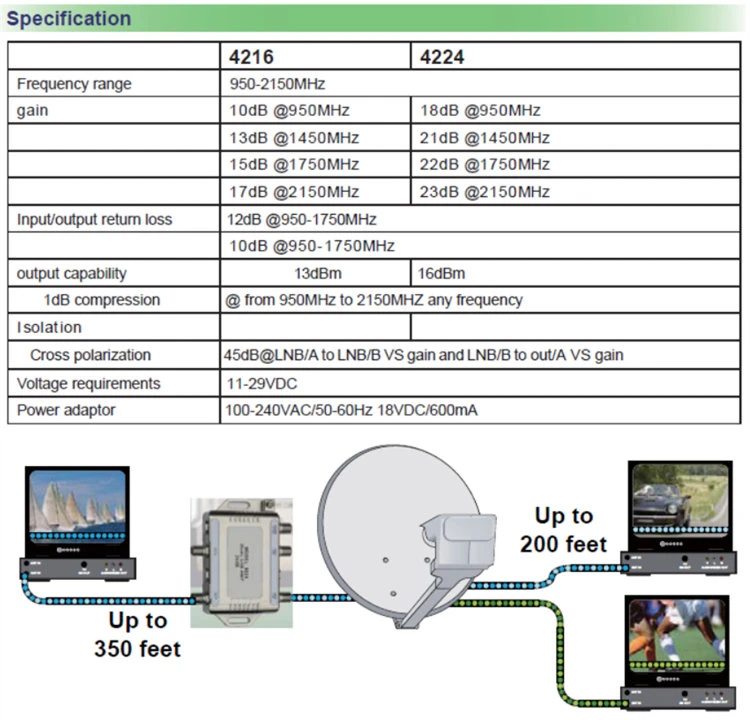

Especificação

Local de origem: Guangdong, China
Número do modelo: GDAMP-025 (4216)
ITEM	TÍPICO	LIMITE DE CQ	CONDIÇÕES DE TESTE
1. BANDA DE PASSAGEM			950 ~ 2150 MHz
2. GANHO	10dB	9 dB MÍN.	A 950 MHz
	12dB	10 dB MÍN.	A 1200 MHz
	13dB	11 dB MÍN.	A 1450 MHz
	15dB	12dB MÍN.	A 1750 MHz
	17dB	15 dB MÍN.	A 2150 MHz
3. PERDA DE RETORNO (ENTRADA)	- 14dB	-12dB MÍN.	950 ~ 1750 MHz
	- 12dB	-10 dB MÍN.	1750 ~ 2150 MHz
(SAÍDA)	- 15dB	- 12 dB MIN	950 ~ 1750 MHz
	- 12dB	- 10 dB MIN	1751 ~ 2150 MHz
4. ISOLAMENTO (LNB/A A LNB/B)	- 45dB	- 40 dB MIN	950 ~ 1750 MHz
	- 42dB	- 38 dB MIN	1751 ~ 2150 MHz
(FORA PARA FORA)	- 47dB	- 40 dB MIN	950 ~ 1750 MHz
	- 42dB	- 38dB MIN	1751 ~ 2150 MHz
(POLARIZAÇÃO CRUZADA: LNB/A PARA OUTB VS GAIN E LNB/B PARA OUTA VS GAIN)	- 47dB	- 43 dB MIN	950 ~ 1750 MHz
	- 45dB	- 40dB MIN	1751 ~ 2150 MHz
5. CAPACIDADE DE SAÍDA	13dBm	10 dBm MÍN.	COMPRESSÃO 1dB
		DE 950 MHz A 2150 MHz QUALQUER FREQUÊNCIA
6. FIGURA DE RUÍDO	7,2dB	8,5dBmáx.	950-2150 MHz
7. TENSÃO DE SAÍDA DO LNB		LNB A: +18VDC LNB B: +13VDC	NO ADAPTADOR
8. CONSUMO ATUAL	150 mA	130-185mA	a 18,0 VCC, sem incluir a corrente do LNB.
9. CONECTOR		FÊMEA TIPO	TODOS OS PORTOS
10. IMPEDÂNCIA		75ohm	TODOS OS PORTOS
