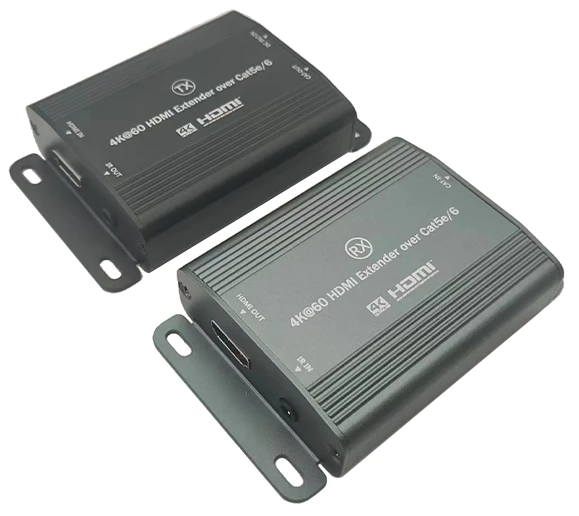

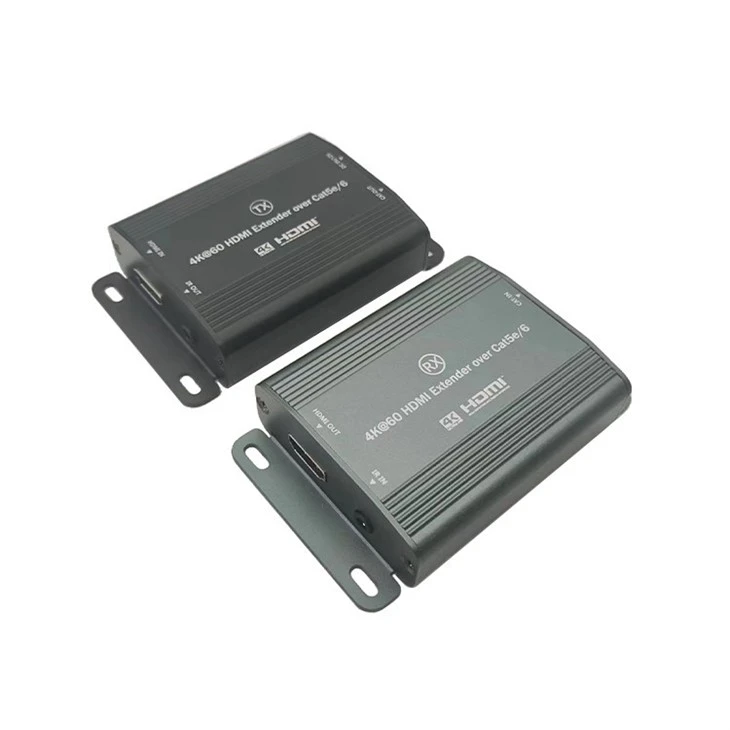

Extensor HDMI 4k 60 Hz

Este produto consiste em um host transmissor (TX) e um receptor (RX), que usa um cabo de rede como meio de transmissão e emprega a mais recente tecnologia de extensão de amplificação. O transmissor e o receptor podem estender a transmissão através de um único cabo de rede e são compatíveis com cabos de rede CAT5e/6. Sinais de alta-definição podem ser estendidos até 100 metros via CAT5e, e sinais de ultra-alta-definição podem ser estendidos até 70 metros via CAT6, com latência zero. O produto suporta a função de retorno infravermelho, tornando o controle remoto conveniente. Ele também possui capacidade de auto{13}}ajuste para cabos de rede, ajustando automaticamente a resolução para produzir efeitos ideais, tornando-o fácil e conveniente de usar. Este extensor HDMI 4k 60 Hz é adequado para videoconferência, bares esportivos multimídia, educação multimídia, publicidade digital, quadros de avisos públicos e muito mais.

1. Usando o cabo de rede Cat6, a distância de transmissão do wideo de ultra{2}}alta-definição pode ser estendida até 100 metros.

2. O chip de alto-desempenho suporta perfeitamente baixa latência e emite áudio e vídeo de ultra{4}}alta-definição 4K60Hz de forma síncrona, com imagens suaves e nítidas e sinais estáveis.

3. A bela caixa de liga de alumínio tem uma eficiência de dissipação de calor super-alta, ruído zero, peso leve e pode ser montada-na parede, tornando-a compacta e resistente.

4. Este extensor HDMI 4k 60Hz Plug and play sem instalação de drivers, facilitando a combinação com a decoração interna, com alta ocultação e fácil instalação.

◆ Estenda a transmissão HDMI até 70 m via Cat6.

◆ Ultra HD: Suporta resoluções de vídeo de até 4K a 60 Hz.

◆ A liga de alumínio monobloco proporciona uma liberação de calor eficiente durante toda a vida útil.

◆ Plug & Play: Sem instalação de driver.

◆ Função IR Passback integrada para controlar a fonte de qualquer lugar da sua casa.

◆ Aplique a função POC para alimentar o dispositivo da unidade.

Conteúdo



Transmissor(TX)x1

Receptor (RX) x1

Use o Guiax1

Cabo de extensão do transmissor infravermelho x1 (opcional)

Cabo de extensão do receptor infravermelho x1 (opcional)

Adaptador de energiax1



Requisitos

1. Fonte de sinal:
Um dispositivo de sinal com uma porta de saída HDMI, como um DVD player, Play Station, decodificador, computador pessoal ou PC, etc.

2.Exibição:
Um dispositivo de exibição com porta de entrada HDMI, como SDTV, HDTV, projetor, etc.

3. Cabo de rede:
Cabo de rede categoria 5/6 não blindado ou blindado (UTP/STP CAT5e/6) com conectores de cabo de rede padrão conectados em paralelo em ambas as extremidades.





Introduzir

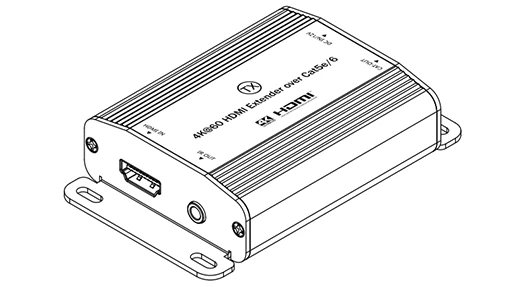

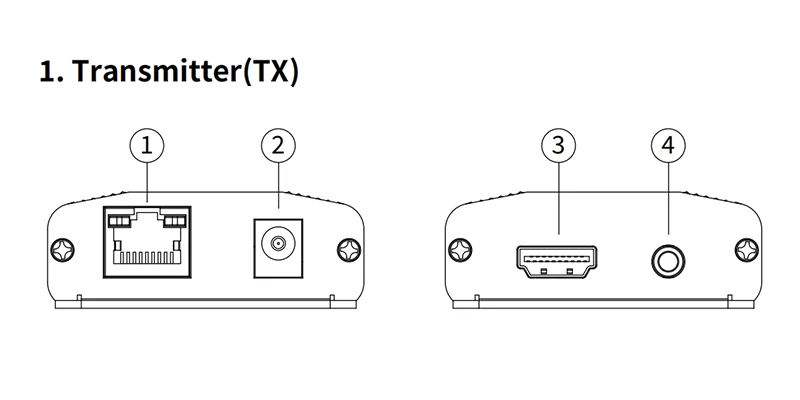

Transmissor (TX)

①Porta de saída RJ45: Conecta as unidades principais do transmissor (TX) e do receptor (RX) com um cabo de rede.

②Porta de entrada de energia: Insira o adaptador de energia DC12V/LA padrão incluído neste produto ou outros adaptadores de energia padrão que atendam aos requisitos de tensão nominal.

③Porta de entrada HDMl: Conecta a unidade principal da fonte de sinal com o
unidade principal do transmissor (TX) usando um cabo HDMl.

④Soquete do cabo de extensão do transmissor infravermelho: Insira o cabo de extensão do transmissor infravermelho fornecido com este produto e coloque o transmissor infravermelho o mais próximo possível do dispositivo receptor para retransmitir o sinal infravermelho do receptor.

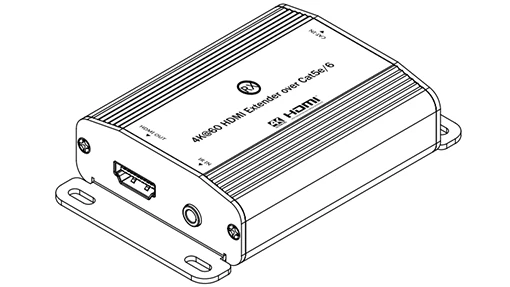

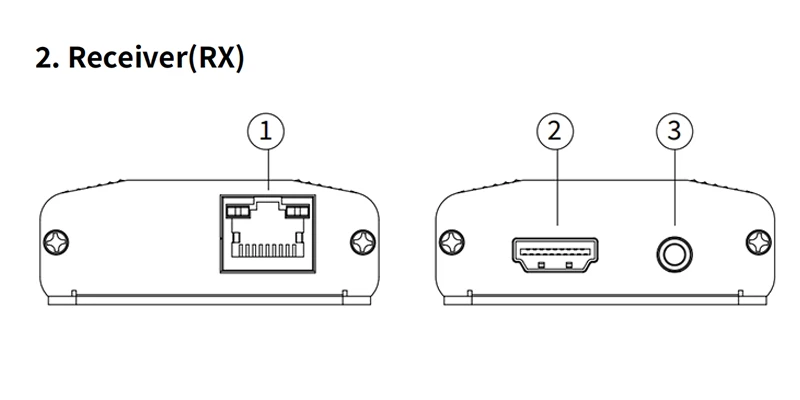

Receptor (RX)

①Porta de entrada RJ45: Conecta as unidades principais do transmissor (TX) e do receptor (RX) com um cabo de rede.

②Porta de entrada HDMl: Usa um cabo HDMl para conectar o dispositivo de exibição à unidade principal do receptor (RX).

③Soquete do cabo de extensão do receptor infravermelho: Conecta o cabo de extensão do receptor infravermelho incluído e usa o controle remoto dentro do alcance do receptor infravermelho.

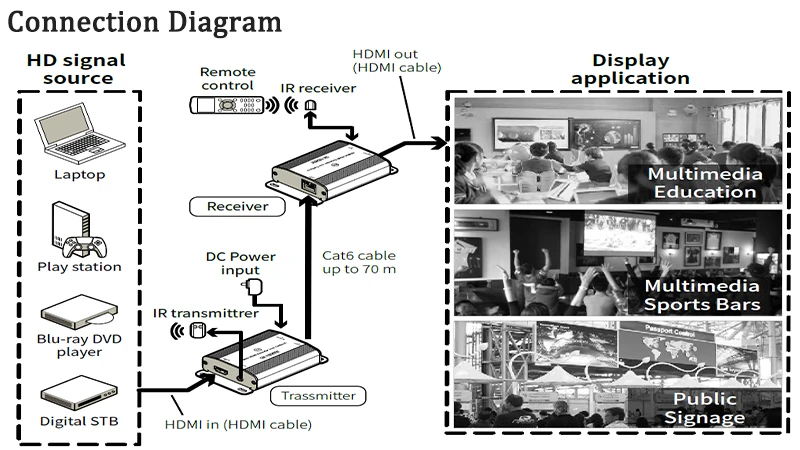

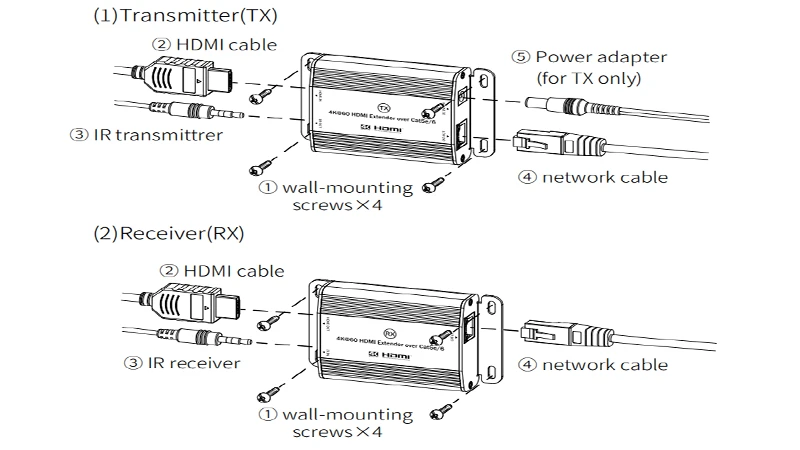

Instalação e Conexão

Instruções de conexão:

①Use cabos HDMl para conectar o dispositivo de origem do sinal à transmissão. ter (TX) e o dispositivo de exibição para a unidade principal do receptor (RX).

②Use um cabo de rede padrão com CAT5e/6 não blindado ou blindado (UTP/STP) e fiação paralela para conectar a unidade principal do transmissor (TX) à unidade principal do receptor (RX).

③Conecte o cabo de alimentação para iniciar e operar automaticamente

Instruções de controle remoto infravermelho:

①Conecte o cabo de extensão do emissor infravermelho ao conector lR OUT no transmissor (TX) e o cabo de extensão do receptor infravermelho ao conector lR INi no receptor (RX).

②A cabeça do emissor infravermelho do cabo de extensão deve ser colocada o mais próximo possível da janela de recepção infravermelha do dispositivo fonte do sinal.

③Use o controle remoto infravermelho do dispositivo fonte de sinal para apontar para o cabeçote receptor infravermelho que foi conectado corretamente ao receptor (RX) para selecionar canais remotamente e controlar faixas de reprodução

P: A exibição da tela da TV está anormal, tremeluzente e o som está
gagueira.

R: (1) Verifique se o cabo de rede está devidamente fixado e se o comprimento está dentro da faixa permitida.

(2) Desligue e ligue a extremidade TX.

P: A luz laranja no conector RJ45 da extremidade RX do receptor não está acesa.

R: (1) Verifique se o cabo de rede é um cabo de rede padrão com conexões paralelas em ambas as extremidades.

(2) Verifique se a entrada do sinal HDMl na extremidade TX está normal.

(3) Desligue e ligue a extremidade TX.

P: A luz laranja no conector RJ45 da extremidade RX do receptor está piscando, mas não há saída de imagem.

R: (1) Verifique se o display suporta o modo de sinal HDMl atual.

(2) Verifique se o cabo HDMl e o monitor estão devidamente fixados.

(3) Tente desconectar e conectar o cabo de rede novamente ou desligue e ligue a extremidade TX.
