Descrição

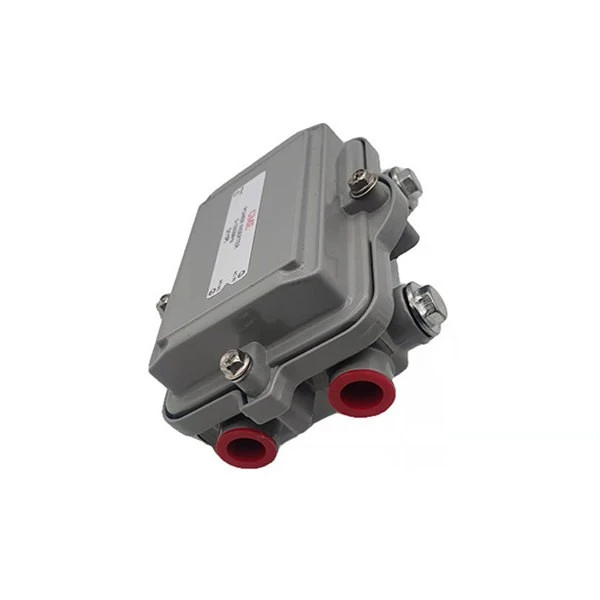

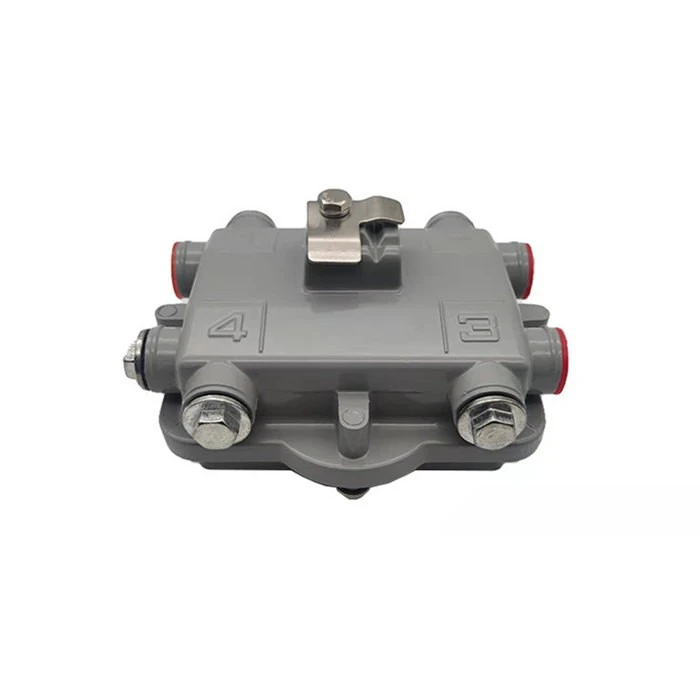

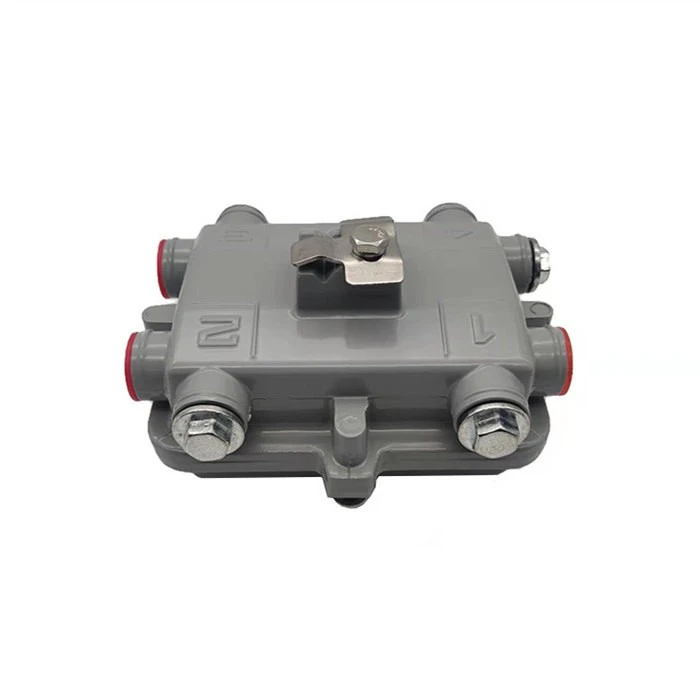

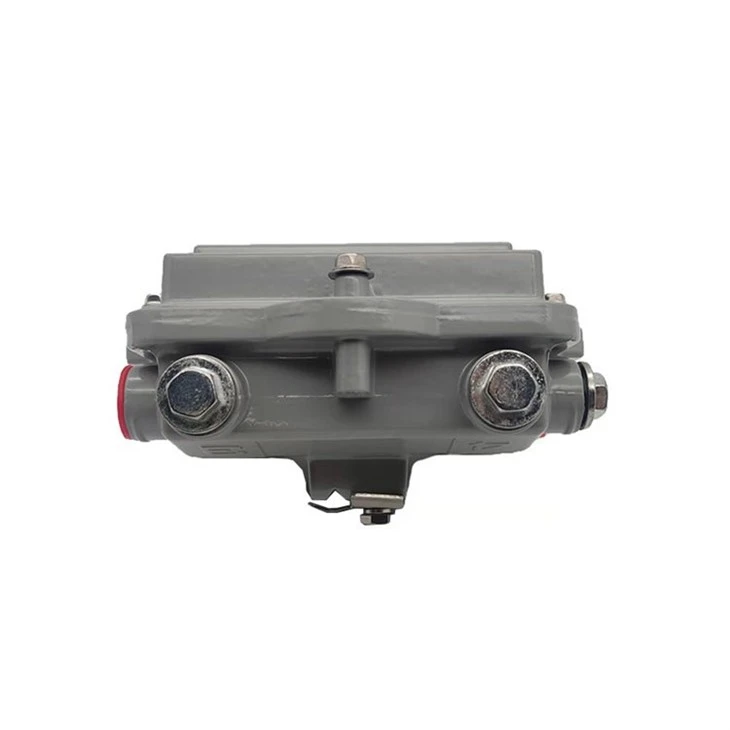

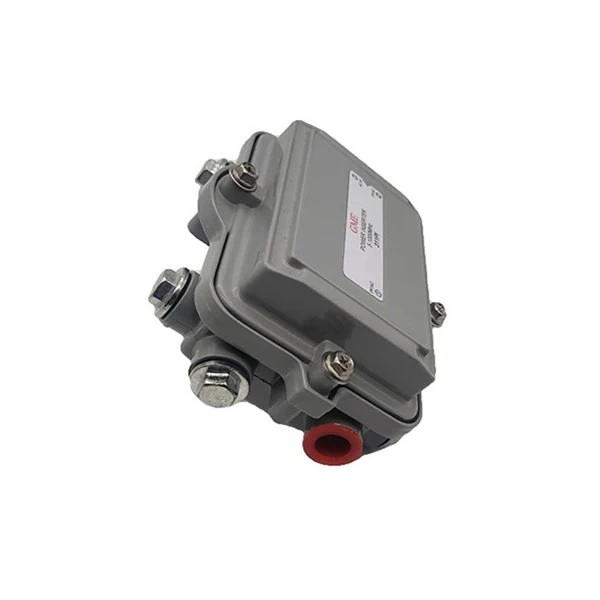

O insersor de energia de linha tronco de TV a cabo de 1 GHz é um dispositivo eletrônico especializado projetado para a indústria de televisão a cabo, usado especificamente em sistemas de linha tronco para fornecer energia a componentes ativos. Sua principal função é inserir energia na rede de cabos coaxiais, garantindo o bom funcionamento de amplificadores, repetidores e demais dispositivos ativos do sistema de distribuição de TV a cabo.
Principais recursos e funcionalidades:
Capacidade de frequência:O insersor de alimentação de linha tronco de TV a cabo de 1 GHz é otimizado para operação de alta-frequência, suportando sinais de até 1 gigahertz (GHz). Isto o torna adequado para sistemas modernos de televisão a cabo com requisitos de alta largura de banda.
Inserção de energia:O insersor está equipado com a capacidade de injetar energia na linha tronco do cabo coaxial. Isto é essencial para fornecer a energia eléctrica necessária aos componentes activos como amplificadores de distribuição ou extensores de linha, garantindo a qualidade e força do sinal em toda a rede de distribuição.
Características
◆ Operação de banda completa do CATV Power Inserter de 5-1000 MHz.
◆ Conector "F" em latão niquelado com proteção à prova d'água.
◆ Junta metálica tecida usada para fornecer alta-RFI.
◆ Selado totalmente à prova de intempéries e com braçadeira incluída.
Especificação
|
Local de origem: Guangdong, China |
|||
|

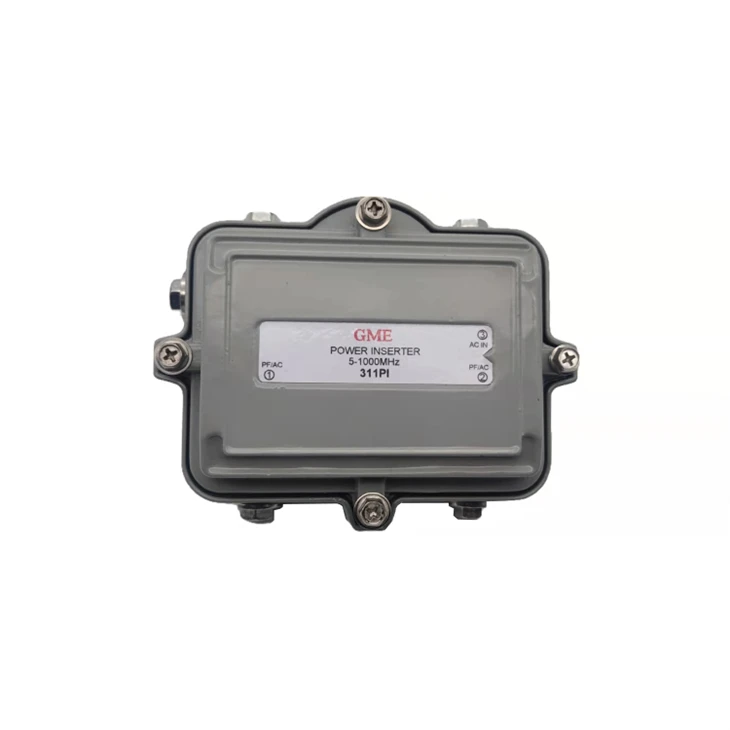

Número do modelo: GDINS-002 (311PI) |
|||
|
ITEM |
TÍPICO |
LIMITE DE CQ |
CONDIÇÕES DE TESTE |
|
1. FREQ. FAIXA |
|
|
5 - 1000 MHz |
|
2. PERDA DE INSERÇÃO |
- 0.5dB |
-1,0 dB MÁX. |
5 - 40 MHz |
|
- 0.5dB |
-1,0 dB MÁX. |
41 - 470 MHz |
|
|
- 0.8dB |
-1,0 dB MÁX. |
471 - 860 MHz |
|
|
- 1.0dB |
-1,5 dB MÁX. |
861 - 1000 MHz |
|
|
3. ISOLAMENTO (RF PARA AC) |
-60dB |
-58 dB MÍN. |
5 - 40 MHz |
|
-50dB |
-45 dB MÍN. |
41 - 470 MHz |
|
|
-45dB |
-40 dB MÍN. |
471 - 860 MHz |
|
|
-40dB |
-35 dB MÍN. |
861 - 1000 MHz |
|
|
4. PERDA DE RETORNO (PORTA RF) |
-20dB |
-18 dB MÍN. |
5 - 40 MHz |
|
-20dB |
-18 dB MÍN. |
41 - 470 MHz |
|
|
-20dB |
-18 dB MÍN. |
471 - 860 MHz |
|
|
-18dB |
-16 dB MÍN. |
861 - 1000 MHz |
|
|
5. PASSE CA |
|
12A MÁX. |
CA PARA RF |

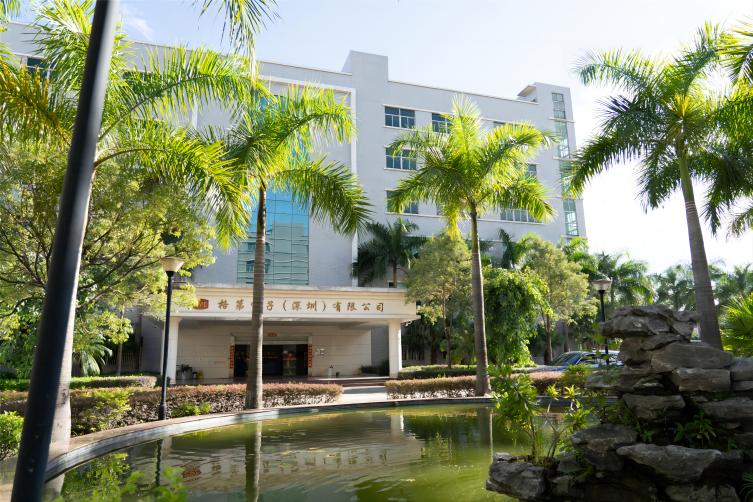

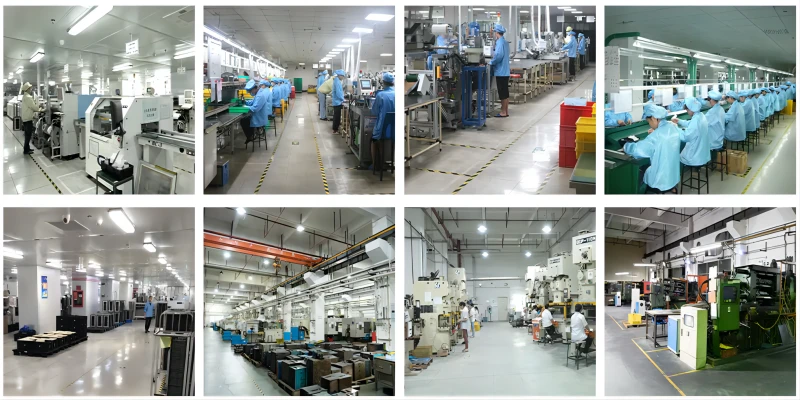

foi fundada em 1992 com foco em sistema de transmissão de TV, possui capacidade de fabricação interna verticalmente integrada com equipe de engenharia experiente e profissional, fornecendo serviço ODM para produtos de sistema de transmissão por cabo / satélite / terrestre / IPTV
Como funciona um insersor de energia CATV?
O insersor de energia CATV normalmente é conectado em linha com o cabo coaxial. Ele injeta energia DC (corrente contínua) na linha do cabo, que é então usada para alimentar os componentes ativos, como amplificadores. Isso permite a amplificação e distribuição do sinal em longas distâncias.
Quais são as aplicações comuns dos insersores de energia CATV?
Os insersores de energia CATV são comumente usados em sistemas de televisão a cabo para fornecer energia para amplificadores de linha, amplificadores de distribuição e outros componentes ativos. Eles são usados para aumentar e manter a intensidade do sinal em cabos longos ou em áreas com recepção de sinal fraca.
Que tipos de insersores de energia CATV estão disponíveis?
Os insersores de energia CATV vêm em vários tipos e configurações, dependendo da aplicação específica e dos requisitos do sistema de TV a cabo. Eles podem variar em termos de potência, faixa de frequência, número de saídas e outros recursos.
Perguntas frequentes
P: Os insersores de energia CATV são compatíveis com todos os sistemas de TV a cabo?
R: Os insersores de energia CATV geralmente são projetados para serem compatíveis com sistemas padrão de TV a cabo. No entanto, a compatibilidade pode variar dependendo de fatores como a faixa de frequência do sistema, o tipo de amplificadores usados e outras especificações do sistema. É essencial garantir que o insersor de energia seja compatível com os requisitos específicos do seu sistema de TV a cabo.
P: O que devo considerar ao selecionar um insersor de energia CATV?
R: Ao selecionar um insersor de energia CATV, considere fatores como os requisitos de energia de seus amplificadores, a faixa de frequência do seu sistema de TV a cabo, o número de saídas necessárias e quaisquer recursos específicos necessários para sua aplicação. Também é essencial garantir a compatibilidade com o equipamento existente e as especificações do sistema.
P: Há alguma consideração de instalação para insersores de energia CATV?
R: Ao instalar um insersor de energia CATV, certifique-se de que ele esteja conectado em linha com o cabo coaxial na direção correta. Siga as instruções do fabricante para uma instalação adequada e certifique-se de que todas as conexões estejam seguras. Além disso, considere fatores como aterramento e proteção contra sobretensão para proteger seu equipamento e garantir uma operação confiável.
