Núcleo da transmissão de sinal de RF para fibra: uma explicação completa do princípio da conversão de sinal analógico para fibra
Em cenários de transmissão de sinal de RF (radiofrequência), você costuma ser incomodado por estes problemas: atenuação grave do sinal após transmissão de longa-distância, distorção do sinal causada por interferência eletromagnética e fiação de cabos volumosa e cara? Quer se trate de estações base de comunicação, equipamentos de radioastronomia, controle industrial ou sistemas de rádio e televisão, a transmissão estável de sinais de RF é uma demanda central-e o sinal de RF para a tecnologia de transmissão de fibra óptica é a chave para resolver esses problemas. Hoje, vamos quebrar a lógica principal: como os sinais analógicos de RF são convertidos em sinais de fibra óptica para obter transmissão-livre de interferências, de longa{4}}distância e de alta{5}}fidelidade.
Primeiro, é necessário esclarecer uma premissa central: a transmissão por fibra óptica transporta sinais ópticos, enquanto nossos sinais de RF são sinais elétricos analógicos e os dois não são diretamente compatíveis. Portanto, a essência da conversão de sinal analógico em fibra é completar duas conversões: "sinal elétrico analógico → sinal óptico → sinal elétrico analógico" e, em seguida, realizar uma transmissão de sinal eficiente por meio das características de baixa-perda e anti{2}}interferência da fibra óptica-que também é a principal lógica de funcionamento do nosso sinal de RF para produtos de fibra óptica. Todo o processo é dividido principalmente em 5 etapas principais, cada uma das quais determina a qualidade da transmissão do sinal. Iremos explicá-los em detalhes combinados com o design real do produto.
Etapa 1: Pré-processamento do sinal de RF analógico - Elimine interferências e otimize a qualidade do sinal
Os sinais de RF analógicos originais (como sinais de radiofrequência de estações base e sinais de detecção de radares) são frequentemente misturados com ruído e interferência. A conversão direta levará à distorção dos sinais ópticos e afetará os efeitos de transmissão. Portanto, antes de entrar no link de conversão, nossos produtos primeiro pré-processarão os sinais analógicos de RF, o que também é a base para garantir a fidelidade da transmissão.
O pré-processamento inclui principalmente duas operações principais: primeiro, amplificação de sinal, que amplifica sinais de RF fracos para uma intensidade adequada para conversão por meio de um amplificador de alta-precisão para evitar falhas de conversão devido a sinais fracos; segundo, filtragem e purificação, que usa um módulo de filtragem profissional para filtrar ruídos irrelevantes e sinais de interferência e reter sinais de RF puros e eficazes. Nossos produtos adotam tecnologia de filtragem personalizada, que pode se adaptar com precisão à faixa de frequência do sinal RF de 5 MHz a 6 GHz, garantindo a pureza dos sinais pré-processados e preparando-os para conversão subsequente.
Etapa 2: Conversão Eletro-Óptica (E/O) - "Traduzir" Sinais Elétricos Analógicos em Sinais Ópticos

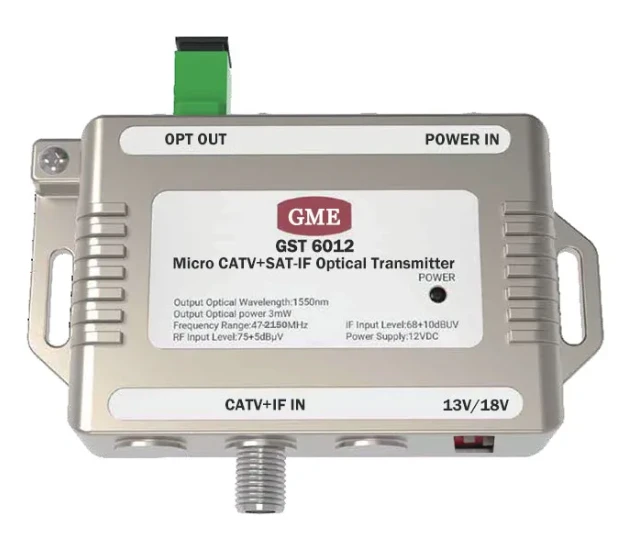

Esta é a etapa central de todo o processo de conversão e o núcleo técnico dos nossos produtos. Simplificando, trata-se de converter os sinais elétricos analógicos de RF pré-processados em sinais ópticos que podem ser transmitidos em fibras ópticas por meio de-dispositivos de conversão eletro-ópticos-equivalentes a colocar uma "camada de luz" nos sinais elétricos, permitindo-lhes obter transmissão de longa-distância com as vantagens das fibras ópticas.
Nossos produtos usam diodos laser DFB de alta-linearidade como os principais dispositivos de conversão eletro{1}}óptica, e seu princípio de funcionamento é baseado na tecnologia de "Modulação de Intensidade (IM)": a corrente de acionamento do laser é modulada diretamente pelo sinal elétrico, de modo que a intensidade da potência óptica de saída muda de forma síncrona com a amplitude do sinal de RF analógico-assim como usar a mudança de brilho das luzes para simular a altura do som, a mudança de intensidade da luz corresponde completamente à mudança lei do sinal RF original, realizando mapeamento preciso de "sinal elétrico → sinal óptico". A vantagem deste método de modulação é a rápida velocidade de resposta e pequena distorção do sinal, o que pode maximizar a retenção das características originais dos sinais analógicos de RF, especialmente adequado para cenários com altos requisitos de fidelidade de sinal, como radioastronomia e comunicação por satélite.
Ao mesmo tempo, nossos produtos têm uma função-incorporada de compensação de temperatura, que pode compensar efetivamente o impacto das mudanças de temperatura ambiente no laser, garantindo a estabilidade dos sinais ópticos. Mesmo em ambientes extremos de -40 graus a +70 graus, ele pode completar de forma estável a conversão eletro-óptica.
Etapa 3: transmissão de fibra óptica - um "canal de sinal" de interferência-livre e com baixa{3}}perda
Após a conversão eletro-óptica, o sinal óptico é acoplado ao núcleo da fibra e inicia a transmissão-de longa distância. A vantagem desta etapa é que o núcleo da transmissão de fibra óptica é diferente da transmissão por cabo tradicional: a fibra óptica usa o princípio da reflexão total da luz para restringir a propagação do sinal óptico dentro do núcleo da fibra. O índice de refração do núcleo da fibra é ligeiramente superior ao do revestimento, garantindo que o sinal óptico não vaze e realizando uma transmissão eficiente.
Em comparação com os cabos coaxiais tradicionais, a transmissão de fibra óptica tem três vantagens insubstituíveis, que também são a chave para que nossos produtos resolvam os problemas dos clientes: primeiro, baixa perda. Na banda de 1550 nm, a perda de transmissão da fibra óptica é de apenas cerca de 0,2 dB/km, o que é muito menor do que a perda de cabos coaxiais, que geralmente é de vários dB/m. Mesmo se transmitido por dezenas ou mesmo centenas de quilômetros, o sinal não será significativamente atenuado; segundo, forte anti-interferência. A fibra óptica é um material dielétrico completamente imune à interferência eletromagnética (EMI) e à interferência de radiofrequência, especialmente adequada para ambientes de interferência severos, como indústria e militar; terceiro, peso leve. O diâmetro de uma única fibra óptica é de apenas 125 mícrons, o que é muito mais leve que os cabos coaxiais, reduzindo bastante a dificuldade e o custo da fiação.
Nossos produtos são compatíveis com fibra óptica de modo-único SM28 e suportam a tecnologia Wavelength Division Multiplexing (WDM), que pode realizar a transmissão de sinais de RF multi-canais por meio de uma única fibra óptica, melhorando ainda mais a eficiência da transmissão, reduzindo custos de fiação e adaptando-se às necessidades de aplicações em vários-cenários.
Etapa 4: Conversão Fotoelétrica (O/E) - "Restaurar" Sinais Ópticos em Sinais Elétricos Analógicos

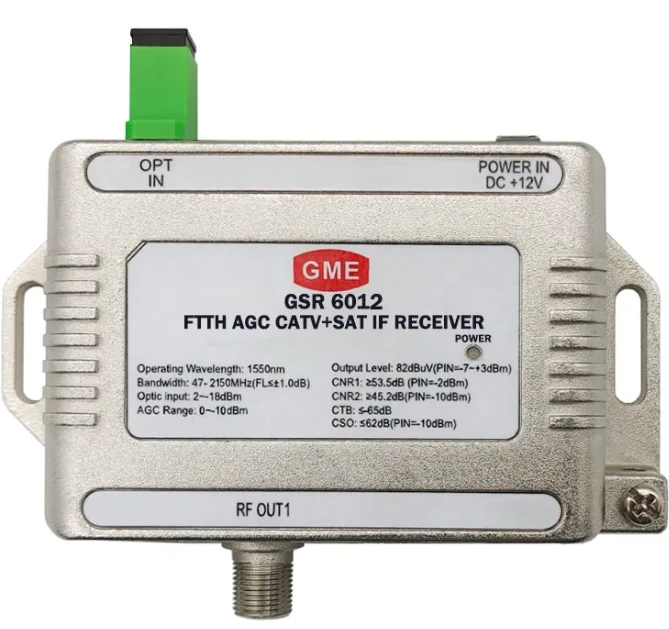

Quando o sinal óptico chega à extremidade receptora, ele precisa ser convertido de volta ao sinal elétrico RF analógico original por meio de conversão fotoelétrica para que possa ser reconhecido e usado por equipamentos terminais (como estações base, radares e monitores). Esta etapa é o processo inverso da conversão eletro{1}}óptica, que também requer dispositivos de alta-precisão para garantir a qualidade da restauração.
Nossos produtos usam fotodetectores de alta-sensibilidade (fotodiodos PIN ou fotodiodos de avalanche APD) como dispositivos de conversão principais. Sua função é converter a mudança de intensidade dos sinais ópticos em sinais elétricos correspondentes (corrente fotogerada)-quanto mais forte a potência óptica, maior a corrente gerada, o que corresponde completamente à lei de mudança de sinal da extremidade transmissora. O sinal elétrico convertido será ainda amplificado por um amplificador de baixo-ruído para garantir que a intensidade do sinal atenda aos requisitos do equipamento terminal e, ao mesmo tempo, suprimirá a interferência de ruído para evitar distorção do sinal restaurado.
Etapa 5: Processamento-da postagem de sinal - Restauração precisa para se adaptar às necessidades do terminal
Após a conversão fotoelétrica, o sinal elétrico de RF analógico precisa passar pela etapa final de pós-{0}processamento antes de poder ser realmente colocado em uso. O pós-processamento inclui principalmente modelagem de sinal e calibração de ganho: o módulo de modelagem corrige pequenas distorções que podem ocorrer durante a transmissão do sinal para garantir que a forma de onda do sinal seja completamente consistente com o sinal original; o módulo de calibração de ganho ajusta o ganho do sinal para a faixa adaptada ao equipamento terminal para evitar mau funcionamento do equipamento causado por intensidade de sinal excessiva ou insuficiente.
Nossos produtos oferecem suporte ao Controle Automático de Ganho (AGC), que pode ajustar automaticamente os parâmetros de ganho de acordo com a distância de transmissão e a intensidade do sinal sem intervenção manual, melhorando significativamente a facilidade de uso e garantindo a estabilidade-e a consistência dos sinais a longo prazo.
Por que escolher nosso sinal RF para produtos de fibra óptica?
Compreendendo o princípio da conversão de sinal analógico em fibra, não é difícil descobrir que cada etapa do processo de conversão depende de dispositivos de alta-precisão e design otimizado-e esta é a principal competitividade de nossos produtos. Em resumo, as nossas vantagens reflectem-se em três aspectos:
Transmissão de alta-fidelidade: adotando lasers e fotodetectores de alta{1}}linearidade, combinados com filtragem precisa e controle de ganho, a faixa dinâmica livre-de espúrios pode atingir 100dBm/H2/3, maximizando a retenção das características originais dos sinais de RF analógicos e evitando distorção;
Estabilidade e confiabilidade: funções-incorporadas de compensação de temperatura e controle automático de ganho, adaptando-se a uma ampla faixa de temperatura e ambientes complexos, suportando transmissão de longa-distância de até 20 km sem repetidores, com perda inferior a 0,4 dB/km, atendendo aos rigorosos requisitos de vários cenários, como indústria, comunicação e militar;
Adaptabilidade flexível: cobrindo uma faixa de frequência de 5 MHz a 6 GHz, suportando fibra óptica-de modo único e tecnologia WDM e fornecendo soluções personalizadas de acordo com as necessidades do cliente, adaptando-se a vários cenários de aplicação, como estações base 5G, radiotelescópios, rádio e televisão e radares.
Se você precisa resolver o problema de atenuação da transmissão de sinal de RF em longas distâncias ou se livrar do problema de interferência eletromagnética, a tecnologia de sinal analógico para fibra óptica é a solução ideal-e nossos produtos de sinal de RF para fibra óptica são soluções maduras que implementam esse princípio, ajudando você a obter uma transmissão de sinal eficiente, estável e de baixo-custo.
Se o seu projeto enfrenta desafios de transmissão de sinal de RF e você deseja saber como nossos produtos podem se adaptar às suas necessidades específicas, entre em contato conosco para obter soluções técnicas detalhadas e parâmetros do produto, e deixe-nos usar tecnologia profissional para acompanhar sua transmissão de sinal.
