Nas modernas redes de acesso de banda larga,FTTH (fibra para casa)tornou-se a solução de implantação dominante. À medida que a demanda do consumidor por vídeo de-alta definição, TV interativa e Internet de{2}alta velocidade continua a crescer, oReceptor AGC CATV (receptor de televisão a cabo com controle automático de ganho)desempenha um papel cada vez mais crítico nos sistemas FTTH. Este artigo fornece uma visão geral abrangente dos princípios de funcionamento, vantagens técnicas, cenários de aplicação e tendências do setor do receptor FTTH AGC CATV-ajudando os leitores a compreender totalmente esse componente essencial da rede.
O que é um receptor FTTH AGC CATV?

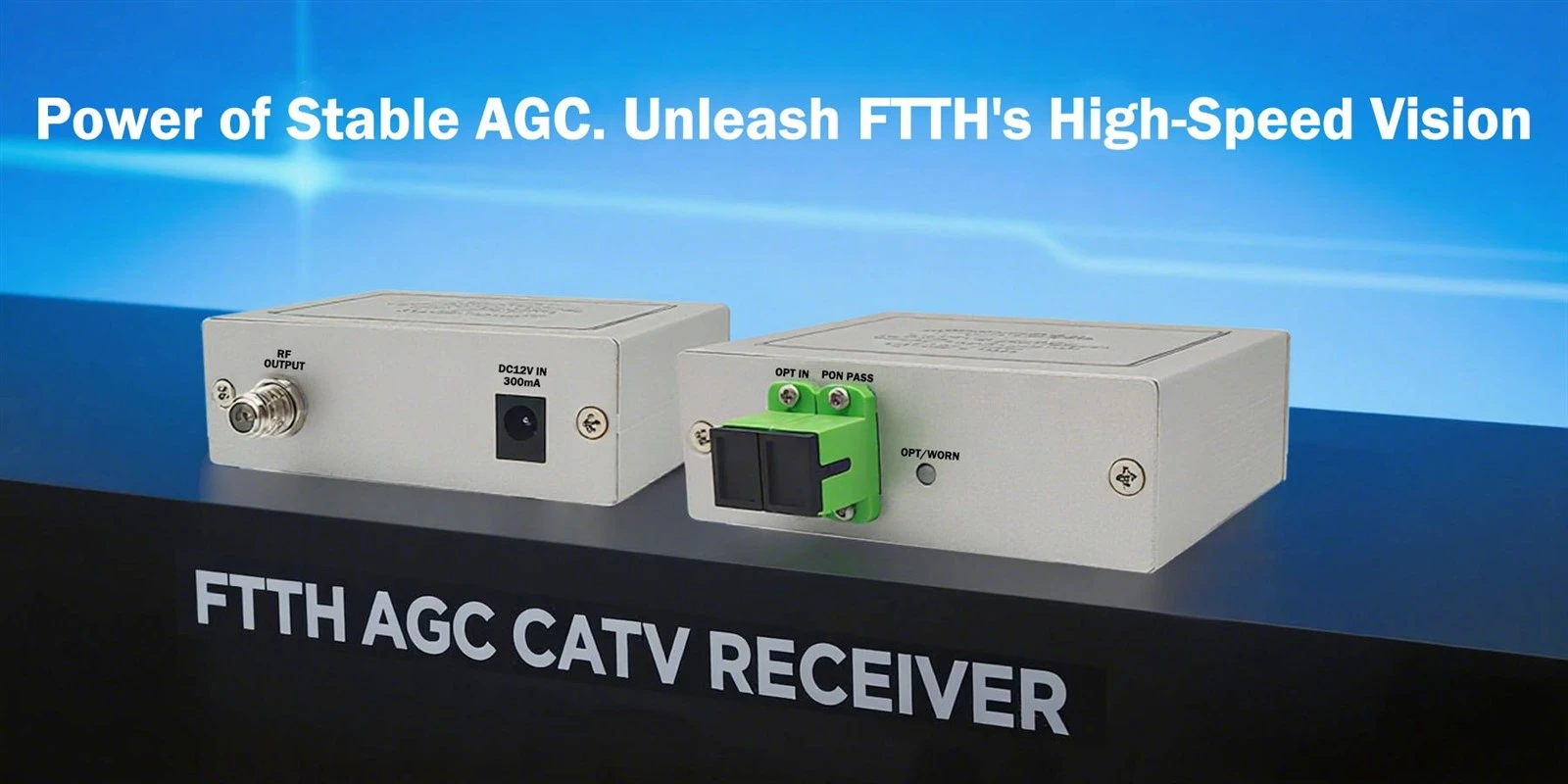

UmReceptor FTTH AGC CATVé um dispositivo especializado de recepção de sinais de RF (radiofrequência) projetado para fibra-até-as-redes domésticas. Ele converte sinais analógicos ou digitais de CATV transmitidos por fibra óptica de volta em sinais de RF compatíveis com distribuição por cabo coaxial, permitindo a entrega a dispositivos de-usuários finais, como decodificadores-e televisores.
O termo "CAG"representaControle Automático de Ganho, uma técnica de amplificação de sinal dinâmica que garante níveis de sinal de saída estáveis-mesmo quando a potência óptica de entrada flutua,-mantendo assim uma transmissão de vídeo de{2}}alta qualidade.
Como funciona: uma visão geral simplificada
Recepção de sinal óptico: O dispositivo recebe sinais ópticos CATV downstream (normalmente em comprimento de onda de 1550 nm) por meio de interfaces de fibra padrão, como SC/APC, de um OLT (Terminal de Linha Óptica) ou ponto de distribuição óptica.
Conversão óptica-eletrônica: Um fotodetector PIN ou APD integrado converte o sinal óptico em um sinal elétrico.
Processamento AGC: O circuito de controle automático de ganho ajusta dinamicamente o ganho do amplificador com base na potência óptica de entrada, estabilizando o nível de saída de RF dentro das faixas padrão (por exemplo, 75 ± 3 dBµV).
Saída RF: o sinal de RF processado é entregue por meio de um conector tipo F-à rede de distribuição coaxial-doméstica do usuário.
Por que o AGC é tão crítico?
Em implantações-de FTTH no mundo real, variações no comprimento do link de fibra, nas taxas de divisão e na temperatura ambiente podem causar diferenças significativas na potência óptica recebida nos endpoints do usuário. Sem AGC:
Baixa potência óptica→ Relação sinal-para{1}}ruído reduzida → Neve ou pixelização do vídeo;
Alta potência óptica→ Saturação do amplificador → Distorção de sinal e interferência de intermodulação.
Um receptor CATV-compatível com AGC compensa automaticamente essas flutuações,melhorando significativamente a robustez do sistema e garantindo uma experiência de usuário consistente-especialmente vital em grandes-redes PON divididas (por exemplo, 1:64 ou superior).
Principais especificações técnicas e critérios de seleção
| Parâmetro | Valor/intervalo típico | Notas |
|---|---|---|
| Comprimento de onda de entrada | 1550 nm | Compatível com amplificadores EDFA |
| Faixa de potência de entrada óptica | -10 a +2 dBm (faixa efetiva de AGC) | Gama mais ampla preferida |
| Nível de saída de RF | 75 ± 3dBµV | Está em conformidade com padrões como GY/T 106-1999 |
| Faixa de frequência | 47–862 MHz ou 54–1002 MHz | Suporta espectro completo de canais CATV |
| C/N (proporção de operadora-para{1}}ruído) | Maior ou igual a 50 dB | Indicador chave da qualidade do sinal |
| CSO/CTB | Menor ou igual a -65 dBc | Mede distorção não linear |
Ao selecionar um receptor, priorize a faixa dinâmica AGC, nivelamento de saída, confiabilidade e suporte para protocolos de gerenciamento remoto (por exemplo, SNMP ou TR-069).
Cenários de aplicação
Redes FTTH Triple-Play: Entrega simultânea de serviços de dados, voz e CATV;
Atualizações de fibração de rede HFC: Substituição de amplificadores coaxiais legados para aumentar a largura de banda e a cobertura;
Novos Empreendimentos Residenciais / Comunidades Inteligentes: implantado como padrão em-unidades de terminação residencial;
Hotéis, complexos de apartamentos (MDUs): A implantação centralizada reduz os custos operacionais.
Tendências da indústria e perspectivas futuras
Evolução em direção a DOCSIS 4.0 e 10G-PON: Os receptores devem suportar larguras de banda mais altas e esquemas de modulação avançados;
Gerenciamento Remoto Inteligente: Integração com módulos de IoT para relatórios de status{0}}em tempo real e manutenção preditiva;
Miniaturização e baixo consumo de energia: Atendendo às demandas estéticas e de{0}eficiência energética em ambientes residenciais;
Suporte para transmissão 4K/8K Ultra{2}}HD: Exigindo melhores relações C/N e desempenho de linearidade.
