Introdução:
O receptor óptico é para televisão digital, fibra para a casa . Esta máquina adota o tubo de recebimento óptico de alta sensibilidade . integração flexível de aplicativos, aplicação de fibra na rede doméstica .
É CWDM embutido, adequado para o sistema de comprimento de onda triplo único, o comprimento de onda de operação de CATV 1550nm, o comprimento de onda de passagem 1270/1310/1490/1577nm, pode conectar convenientemente o ONU do EPON, GPON . XG (S) Pon
- Distância de transmissão de até 20 km
- Ruído extra-baixo
- Faixa de potência óptica de recepção dinâmica ampla: dentro do pino =-16, mer maior ou igual a 36db
- XG (s) aplicável Pon, GPON, EPON, compatível com qualquer tecnologia FTTX PON
- Pode economizar um grande número de recursos de energia óptica, reduzir bastante o custo de configuração da rede
- Dentro de 47 ~ 1000MHz de largura de banda, tudo com excelente característica (FL menor ou igual a ± 1dB)
- Case de metal, ofereça salvaguarda para dispositivos sensíveis optoeletrônicos
- Alto nível de saída, pode ser usado por muitos usuários
- Baixo consumo de energia, alto desempenho, desempenho de alto custo
- Proteção de ondas de 6kV em todas as portas
- Suporte 4 RF Out Max
Especificação
|
Comprimento de onda CATV |
1550 ± 10nm |
Resistência à RF de saída |
75Ω |
|
|
Comprimento de onda do PON |
1270/1310/1490/1577nm |
Perda de retorno de saída |
Menor ou igual a 14dB |
|
|
Poder de entrada óptica |
-18-+2 dbm |
Perda de retorno óptico |
Maior ou igual a 55dB |
-9 DBM Power de entrada óptica, 60 canais PAL |
|
Faixa AGC óptica |
-12--2 dbm |
C/CSO |
Maior ou igual a 55dB |
|
|
Porta de entrada óptica CATV |
SC/APC |
C/CTB |
Maior ou igual a 55dB |
|
|
PON óptico reflete a porta |
Sc/pc |
Mer |
Maior ou igual a 31dB |
-15 DBM Power de entrada óptica |
|
Conector de RF |
Tipo f imperial |
Tensão de entrada |
+12V |
|
|
Freqüência |
47-1000 mhz |
Dissipação de energia |
Menor ou igual a 2W |
|
|
Planicidade |
Menor ou igual a ± 1,25dB |
Temperatura |
-10-+50 grau |
|
|
Nível de saída de RF (na faixa AGC) |
Maior ou igual a 80dbuv |
Dimensão |
73 × 60 × 23 (L × W × H) mm |
|
Listas de modelos
|
Modelo |
Comprimento de onda passa |
Refletir o comprimento de onda |
Interface de passagem |
Interface RF out |
Dc-in |
|

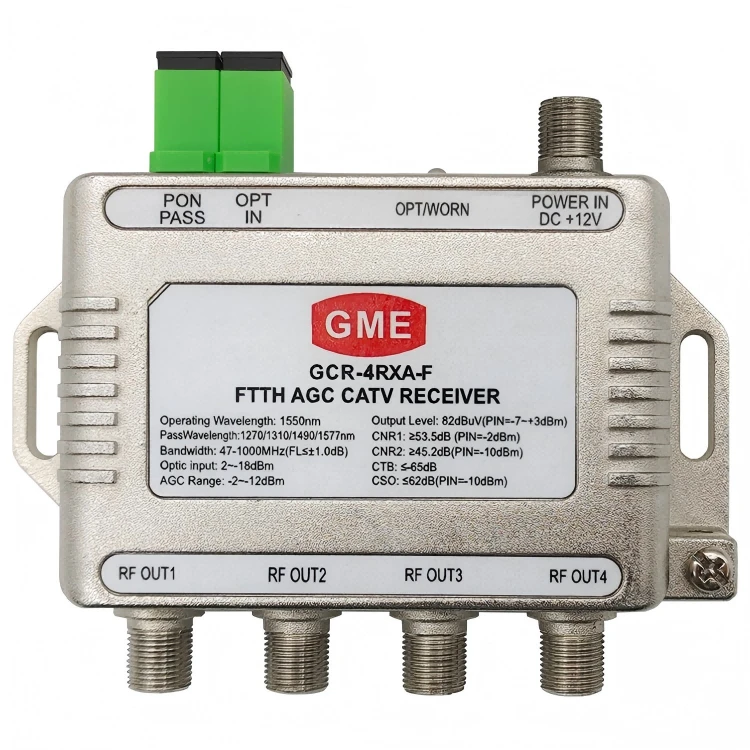

Gcr -4 rxa-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
4 |
F-feminina: 12V 300mA |
|

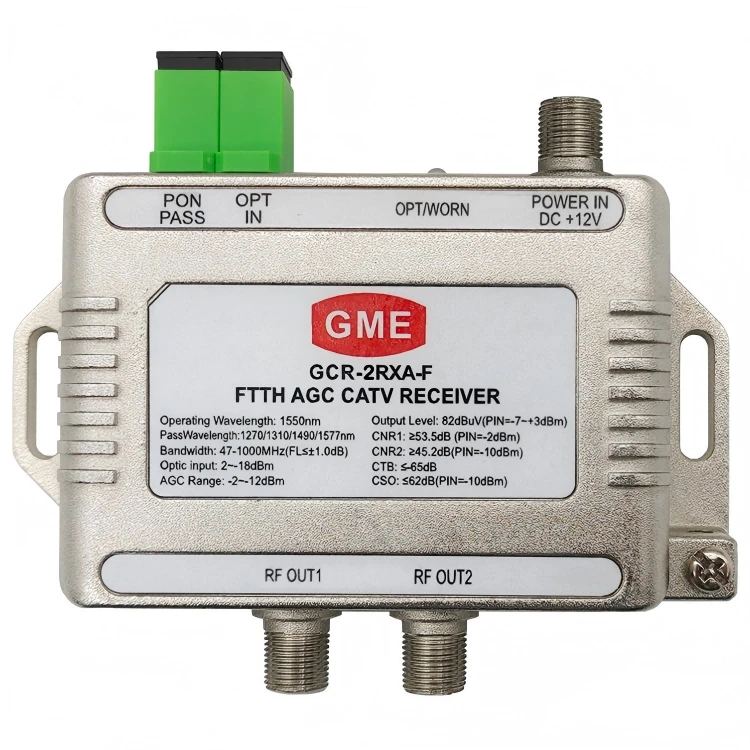

Gcr -2 rxa-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
2 |
F-feminina: 12V 300mA |
|

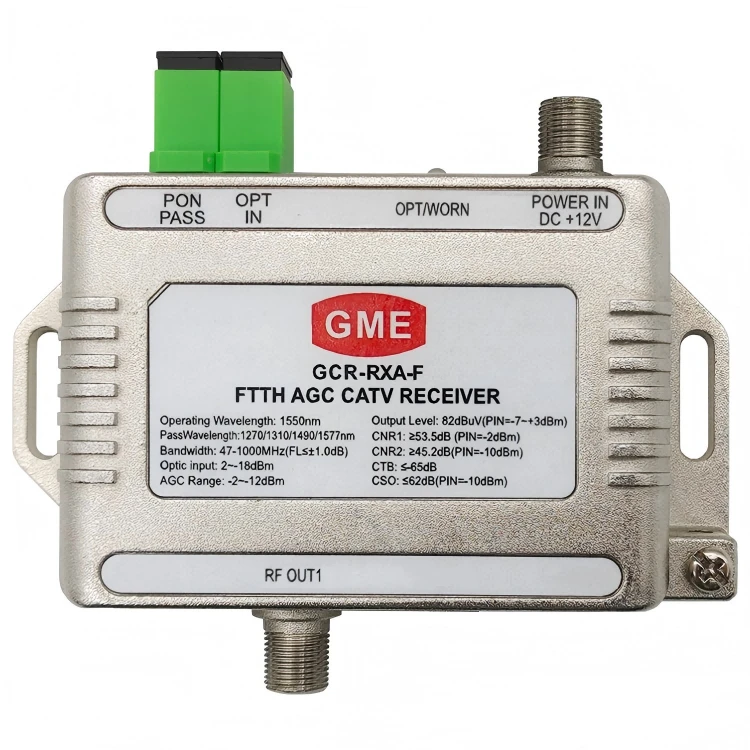

GCR-RXA-F |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
1 |
F-feminina: 12V 300mA |
|
Gcr -4 rxu-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
4 |
F-feminina: 12V 300mA |
|
Gcr -2 rxu-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
2 |
F-feminina: 12V 300mA |
|
GCR-RXU-F |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
1 |
F-feminina: 12V 300mA |
|
Gcr -4 rxa-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
4 |
Dc -005: 12v 300mA |
|
Gcr -2 rxa-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
2 |
Dc -005: 12v 300mA |
|
GCR-RXA-D |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
1 |
Dc -005: 12v 300mA |
|
Gcr -4 rxu-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
4 |
Dc -005: 12v 300mA |
|
Gcr -2 rxu-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
2 |
Dc -005: 12v 300mA |
|
GCR-RXU-D |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
1 |
Dc -005: 12v 300mA |
