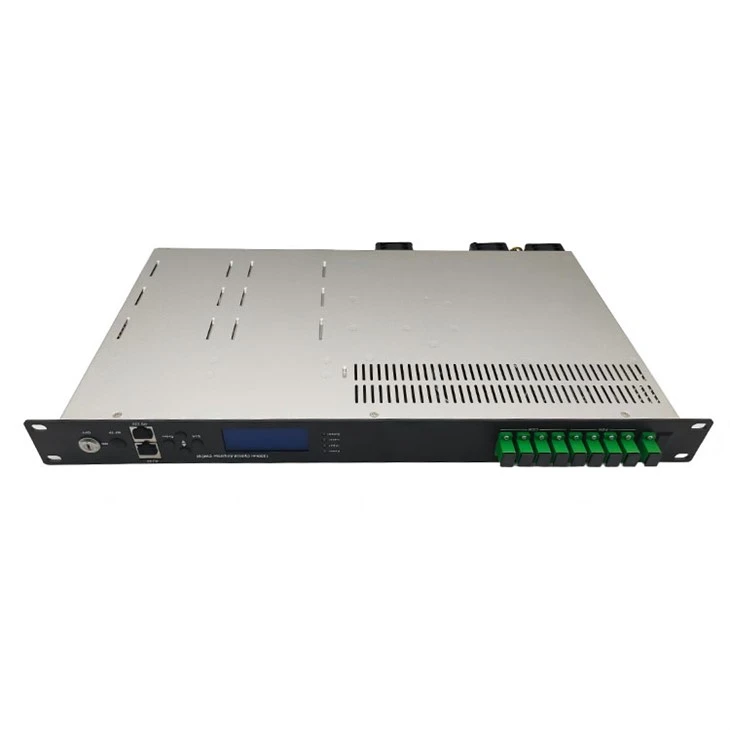

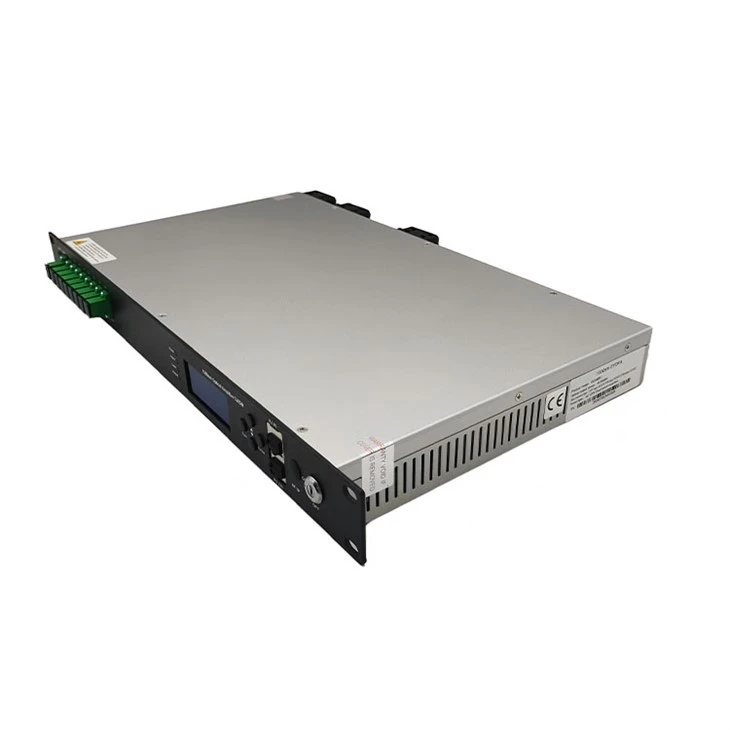

Visão geral do produto
O amplificador óptico GCA 6051-YZ usa fibra de revestimento duplo dopada com-alto-érbio-itérbio co-dopada bem conhecida e laser de bomba de baixo ruído. Possui um design de circuito confiável e um design de dissipação de calor eficiente. A potência total máxima de saída de toda a máquina pode atingir +36dBm e suporta até 32 saídas, com switch óptico opcional, CWDM e detecção de RF. Ele fornece software de gerenciamento de rede de protocolo SNMP e gerenciamento de rede WEB, adequado para transmissão amplificada de sinal óptico downstream de 1550nm em rede FTTH.

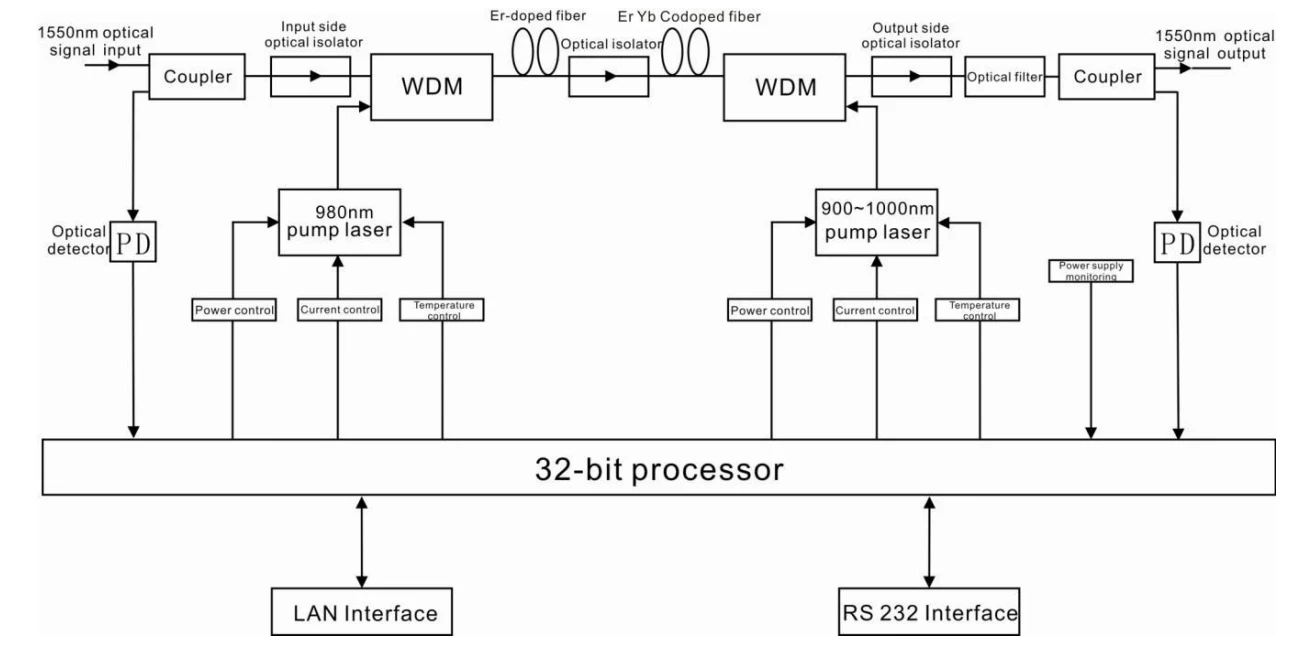

Diagrama de blocos
Parâmetro Técnico
|
Item |
Unidade |
Parâmetros técnicos |
Observação |
|
|
Largura de banda operacional |
nm |
1545 - 1565 |
||
|
Faixa de potência de entrada óptica |
dBm |
-5-+10 |
||
|
Potência máxima de saída óptica |
dBm |
36 |
||
|
Estabilidade de potência de saída |
dBm |
±0.5 |
||
|
Figura de ruído |
dB |
Menor ou igual a 6,0 |
Potência de entrada óptica0dBm |
|
|
Perda de retorno |
Entrada |
dB |
Maior ou igual a 45 |
|
|
Saída |
dB |
Maior ou igual a 45 |
||
|
Tipo de conector óptico |
SC/APC LC/UPC |
|||
|
C/N |
dB |
Maior ou igual a 50 |
Condição de teste de acordo com GT/T 184-2002 |
|
|
C/CTB |
dB |
Maior ou igual a 63 |
||
|
C/CSO |
dB |
Maior ou igual a 63 |
||
|
Tensão de alimentação |
V |
AC160V - 250V(50 Hz),DC48V |
||
|
Consumo de energia |
W |
Menor ou igual a 65 |
|
|
Faixa de temperatura operacional |
grau |
-10 - +45 |
|
|
Faixa de temperatura de armazenamento |
grau |
-30 - +70 |
|
|
Umidade relativa operacional máxima |
% |
Máx. 95% sem condensação |
|
|
Dimensão |
milímetros |
437(L)×442(W)×44(H) |

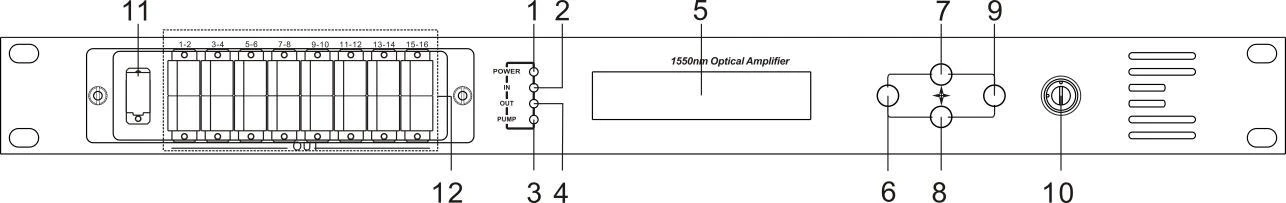

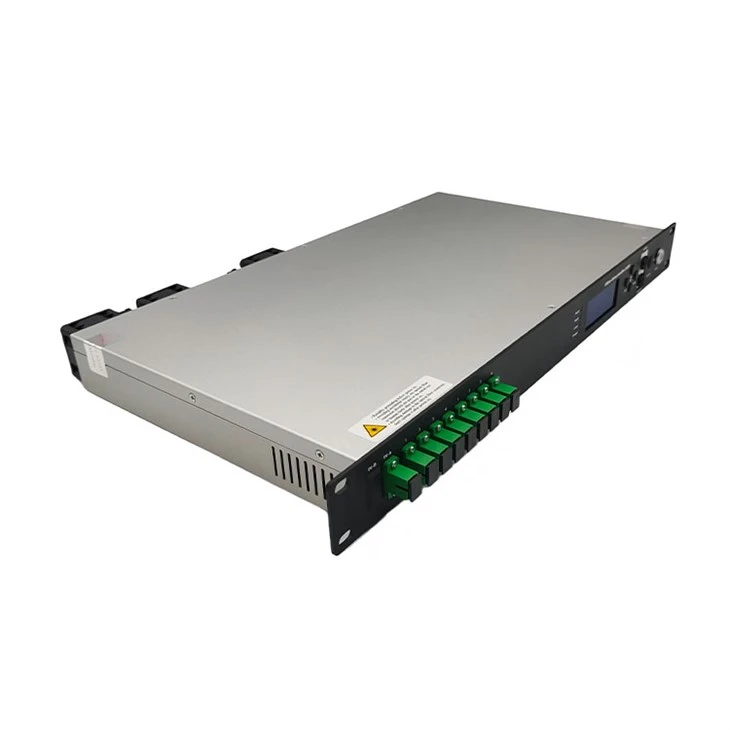

Descrição do painel frontal
|
1. Indicador de energia: Uma fonte de alimentação chaveada está funcionando – amarelo; duas fontes de alimentação chaveadas estão funcionando – verde. |
|
2. Indicador de potência de entrada óptica: Esta luz acende quando a potência de entrada óptica é > -10dBm. |
|
3. Indicador de status de funcionamento da bomba: Luz vermelha significa que a bomba não está funcionando, mas os parâmetros da máquina estão normais; luz vermelha piscando significa que a máquina quebrou, motivo da falha relacionada, consulte o menu de alarme do menu de exibição; luz verde significa que a bomba está funcionando normalmente |
|
4. Indicador de potência de saída óptica: Esta luz acende quando a potência de saída óptica é > +10dBm. |
|
Tela LCD de matriz de 5. 160×32 pontos- |
|
6. Exiba a tecla sair ou cancelar do menu de configuração. |
|
7. Exiba a tecla para cima ou para aumentar do menu de configuração. |
|
8. Exiba a tecla para baixo ou para diminuir do menu de configuração. |
|
9. Exiba a tecla Enter do menu de configuração. |
|
10. Chave de comutação do laser da bomba: "ON" significa que o laser da bomba está aberto e "OFF" significa que o laser da bomba está fechado. Certifique-se de que a chave esteja na posição "OFF" antes de ligar. Depois de passar no auto-teste, gire a chave para a posição "ON" de acordo com a mensagem exibida. |
|
11. Entrada de sinal óptico |
|
12. Saída de sinal óptico |

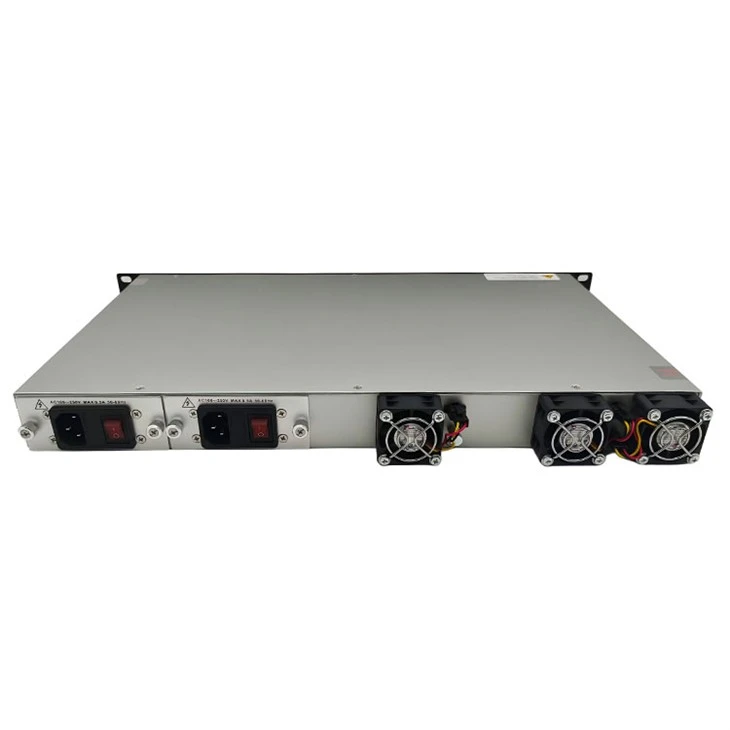

Descrição do painel traseiro
|
1. Saída do ventilador. |
2. Interface RS232. |
|
3. A porta de entrada AC 220V da fonte de alimentação 1. |
4. O fusível da fonte de alimentação 1. |
|
5. O interruptor da fonte de alimentação 1. |
6. A porta de entrada AC 220V da fonte de alimentação 2. |
|
7. O fusível da fonte de alimentação 2. |
8. O interruptor da fonte de alimentação 2. |
|
9. Pino de aterramento do chassi |
10. Interface LAN |
