Descrição

Desempilhador interno/externo de 54 a 2.150 MHz e diplexador -fora de ar.

Situação

As polaridades do Demultiplexador DBS de 950 a 1450 MHz são necessárias em vários locais conectados por meio de um único cabo coaxial. Os receptores no final do cabo coaxial precisam selecionar um dos dois na banda de 950 a 1450 MHz.

Solução

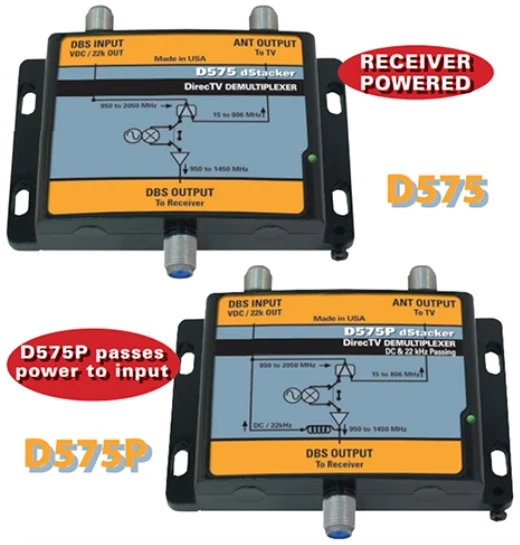

Os modelos D575 e D575P selecionam uma das duas polaridades para saída na banda de 950 a 1450 MHz com base nas tensões de controle de um receptor.

Especificação

Local de origem: Guangdong, China

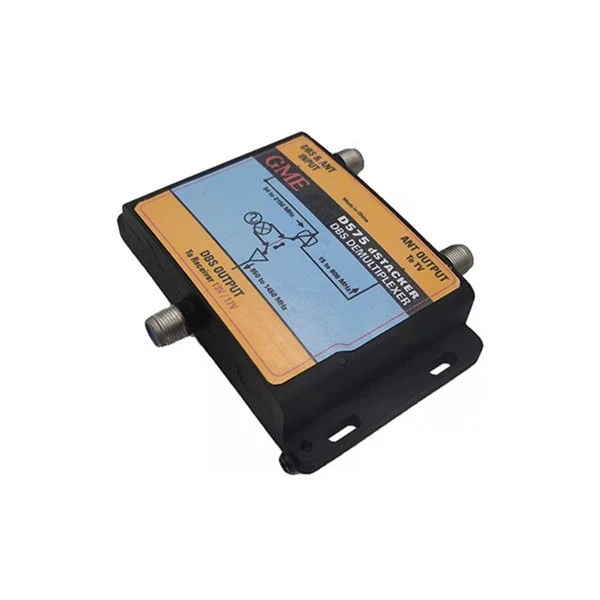

Número do modelo: GDDEM-001 (D575)
ITEM	TÍPICO	LIMITE DE CQ	CONDIÇÕES DE TESTE
Frequência. Faixa
Entrada DBS			15-2150 MHz
Saída ANT			15-800 MHz
SAÍDA DBS			950-1450 MHz
GANHO DE INSERÇÃO (PERDA)
Entrada DBS para saída ANT	-2dB	-3dB Máx.	15-800 MHz
Entrada DBS para saída DBS	+6dB	+5dB mínimo	950-1450 MHz
Planicidade da banda de passagem
	0,2dB	0,5dB Máx.	Qualquer banda de 24 MHz
Perda de retorno
Entrada DBS	-10dB	-9dB mínimo	950-2025 MHz
Saída ANT	-12dB	-11dB mínimo	15-750 MHz
Saída DBS	-10dB	-9dB mínimo	950-1450 MHz
Rejeição
Entrada DBS para saída DBS	-27dB	-25dB mínimo	1695-1700 MHz
	-22dB	-20dB mínimo	1701-2025 MHz
Ambiente Operacional		Interior/Exterior
Temperatura ambiente		-30 graus a +70 graus
Tensão de alimentação		11 a 18 VCC
Conector		Tipo "F" Feminino
Impedância		75 ohms
