Descrição
Armário de polaridade do insersor de energia de satélite DirecTV
O modelo SDPI6S alimenta um LNB DIRECTV SL5, a polaridade bloqueia as quatro saídas da antena e fornece duas saídas de 20 V para alimentar o LNB de 95º na antena DTV66E e uma possível polaridade futura. Amplificadores alimentados por linha podem ser alimentados pelo insersor de energia. Um total de dois amperes de CC está disponível no transformador de potência protegido contra curto-circuito.
Situação
Os sinais de uma antena SLSP-F SlimLine® de polaridade DIRECTV® (4) com SL5 LNB, antena DTV66E 95º e uma possível 6ª polaridade são necessários para vários comutadores.
Solução

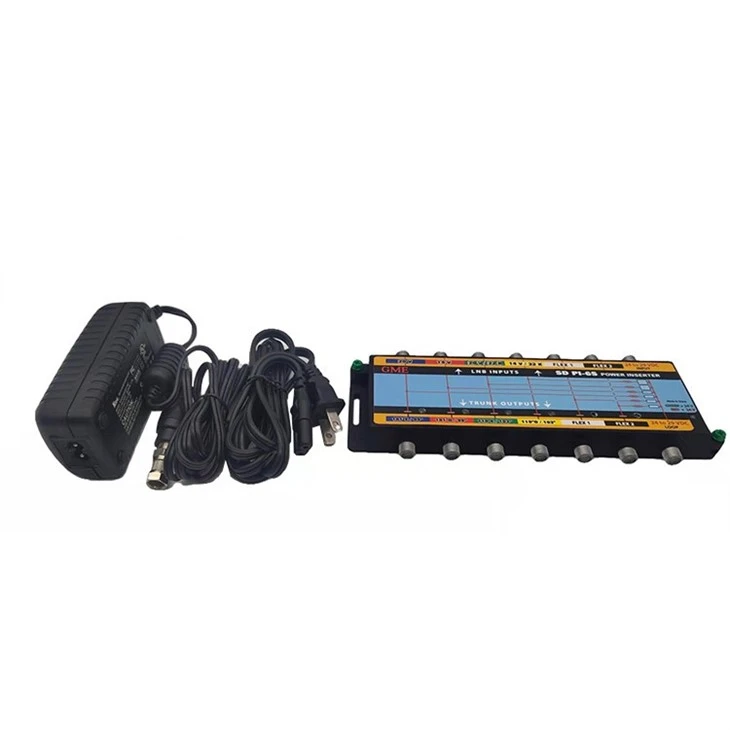

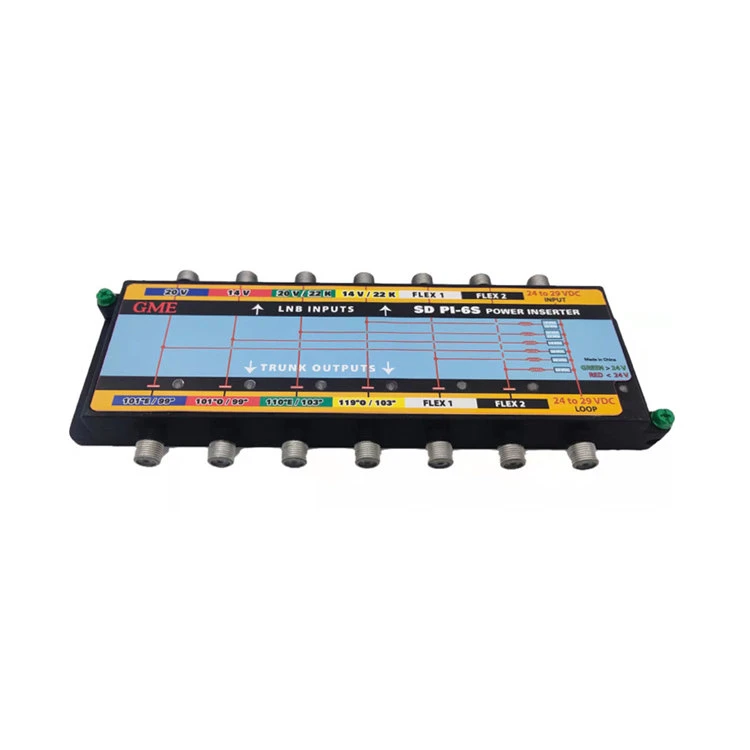

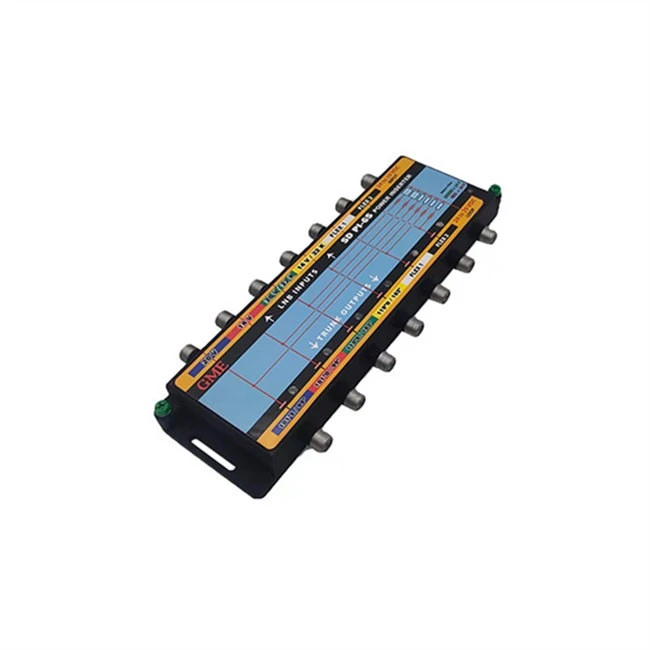

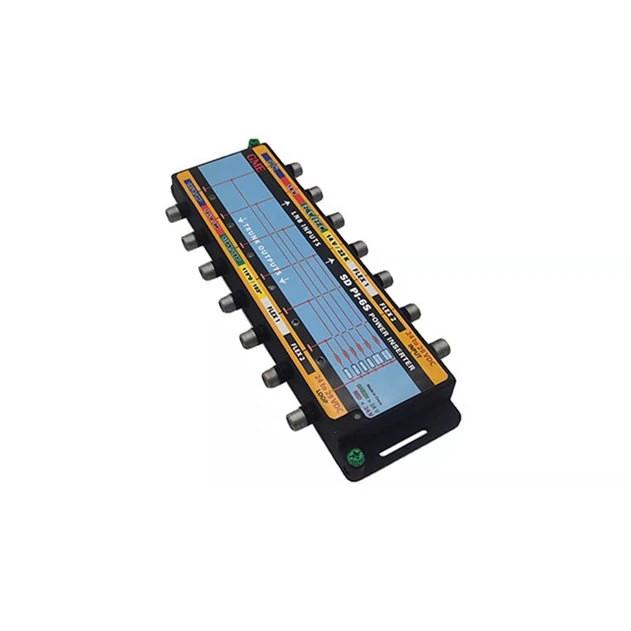

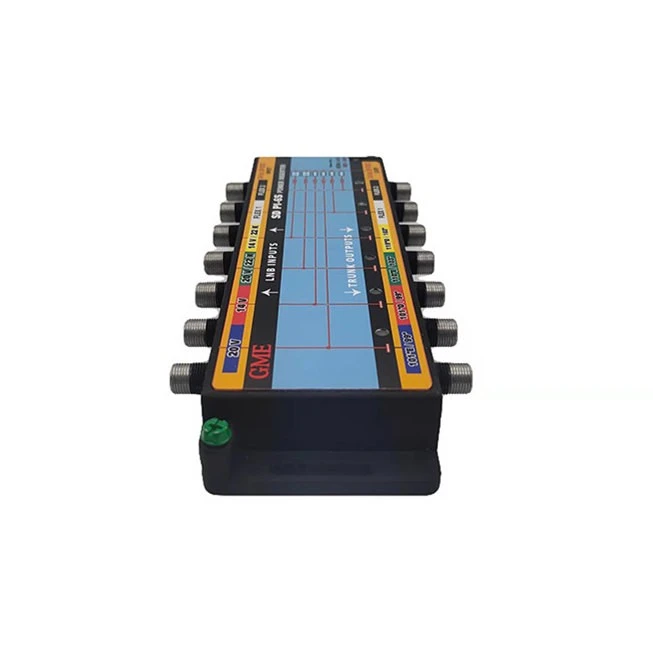

O modelo SD PI-6S alimenta um LNB DIRECTV® SL5, a polaridade bloqueia as quatro saídas da antena e fornece 20 V FLEX1 e 13 V nas entradas FLEX2 para alimentar o LNB de 95º na antena DTV66E ou outros LNBs.
Características
◆ Largura de banda DIRECTV SL5 Ka/Ku 250 a 2150 MHz
◆ Alimentado por adaptadores de energia PI-29 ou PS242000A
◆ Alimenta LNBs SL5, SL3 e Worldview
◆ Caixa compacta: espaçamento F interno SCTE de 1 polegada
◆ Medidor de nível de tensão embutido em VERMELHO / VERDE
Especificação
|
Local de origem: Guangdong, China |
|||
|
Número do modelo: GDINS-001 (SD PI-6S) |
|||
|
ITEM |
TÍPICO |
QCLIMIT |
CONDIÇÕES DE TESTE |
|
FREQ. FAIXA |
|
|
250-2150 MHz |
|
PERDA DE INSERÇÃO |
|||
|
|
-1,0dB |
-1,5 dB MÁX. |
250-2150 MHz |
|
ISOLAMENTO |
|||
|
ENTRE PORTOS |
-40dB |
-35dB MÍN. |
250-2150 MHz |
|
PERDA DE RETORNO |
|
|
|
|
ENTRADA/SAÍDA |
-12dB |
-10dB MÍN. |
250-2150 MHz |
|
ENTRADAS FORNECIDAS DE ENERGIA DC |
|||
|
PORTA#1 (20V 101 graus e 99 graus) |
|
20±0,5 VCC |
@50-350 mA |
|
PORTA#2 (14V 101 graus e 99 graus) |
|
13,5±0,5 VCC |
@50-350 mA |
|
PORTA#3 (22KHz e 20V 110 graus e 103 graus) |
|
20±0,5 VCC (+22KHz) |
@50-350 mA |
|
PORTA#4 (22KHz e 14V 119 graus e 103 graus) |
|
13,5±0,5 VCC (+22KHz) |
@50-350 mA |
|
PORTA#5 (PORTA FLEX1) |
|
20±0,5VCC |
@50-350 mA |
|
PORTA#6 (PORTA FLEX2) |
|
20±0,5VCC |
@50-350 mA |
|
CARACTERÍSTICAS DO SINAL DE 22KHz |
|||
|
FREQ. |
|
22±4KHz |
|
|
CICLO DE TRABALHO |
|
±50﹪ |
<24,0 VCC |
|
NÍVEL |
|
400mVp-pMIN |
>24,0 VCC |
|
COR DO LED DE ENERGIA |
|
VERMELHO |
|
|
CORRESPONDENTE A: |
|
VERDE |
|
|
INTERRUPTOR DE ENERGIA |
|
24V-29VCC |
INTERRUPTOR DE ENERGIA |
|
ENTRADA |
|
100-240 VCA / 50/60 Hz |
TODAS AS PORTAS |
|
SAÍDA |
|
24 V CC/2,08 A |
TODAS AS PORTAS |
|
IMPEDÂNCIA |
|
75ohm |
(6) SCTE INTERNO F |
|
CONECTOR |
|
"F" TIPO FÊMEA |
|
|
NÚMERO DE PORTAS DE ENTRADA/SAÍDA |
|
|
|
perfil de companhia

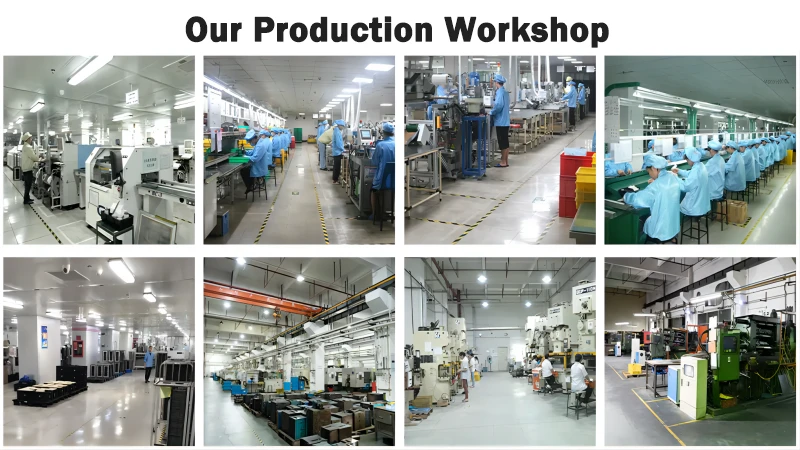

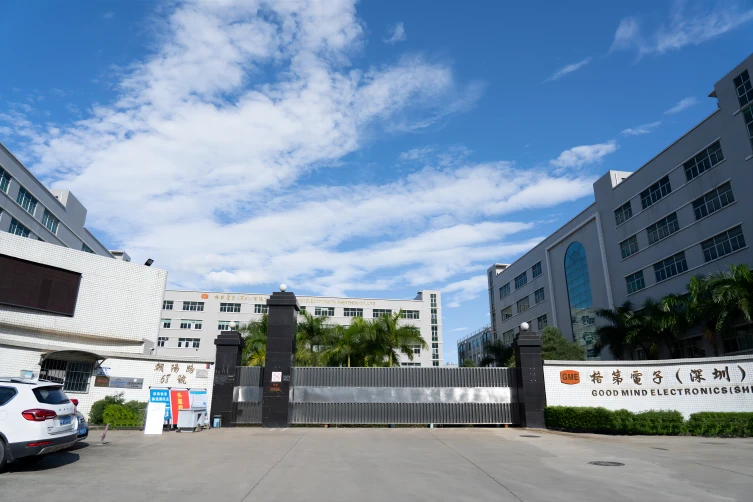

Goodmind Electronics (Shenzhen) Co., Ltd. foi fundada em 1992 com um capital social de 18 milhões de dólares americanos. Sua própria fábrica está localizada em Shenzhen e conta com mais de 1000 funcionários. É uma empresa de alta-tecnologia que integra P&D, produção, vendas e serviços. A empresa é especializada em empresa de fabricação profissional de antenas / comunicação de rede / Bluetooth / acessórios AV / casa inteligente / acessórios para carros. A fábrica está integrada verticalmente. A fábrica possui processamento de plástico, estamparia de metal, fundição de zinco, SMT, DIP e centro de montagem. A empresa tem forte solidez financeira, equipe profissional de P&D, excelentes equipamentos de fabricação e manufatura enxuta, e se dedica a criar produtos de alta-qualidade para os clientes.
Como funciona um Insersor de Energia de Satélite?
O Satellite Power Inserter é conectado em linha entre o receptor de satélite e a antena parabólica. Ele recebe energia do receptor de satélite através do cabo coaxial e depois envia essa energia para o LNB através do mesmo cabo. Esta potência é essencial para o LNB amplificar e converter os sinais de satélite recebidos numa forma utilizável para o receptor.
Qual é a finalidade de um Insersor de Energia de Satélite?
O objetivo principal de um Satellite Power Inserter é fornecer energia ao LNB, o que é necessário para que ele funcione. Sem a energia fornecida pelo insersor, o LNB não seria capaz de amplificar os sinais fracos recebidos da antena parabólica.
Como instalo um Satellite Power Inserter?
A instalação de um Satellite Power Inserter normalmente é simples. Primeiro, desconecte o cabo coaxial do receptor de satélite. Em seguida, conecte uma extremidade do cabo coaxial à porta de entrada do insersor e a outra extremidade à porta de saída do insersor identificada como “para LNB” ou similar. Finalmente, conecte a fonte de alimentação do insersor de energia a uma tomada elétrica e certifique-se de que o insersor de energia esteja recebendo energia.
Perguntas frequentes
P: Posso usar qualquer Satellite Power Inserter com meu sistema de satélite?
R: É essencial usar um Satellite Power Inserter que seja compatível com seu sistema de satélite e LNB. Certifique-se de que o insersor fornece a tensão e corrente corretas exigidas pelo seu LNB, pois o uso de um insersor incompatível pode danificar o LNB ou resultar em má qualidade do sinal.
P: Um Satellite Power Inserter pode ser usado ao ar livre?
R: Embora os Satellite Power Inserters sejam normalmente projetados para uso interno, existem modelos à prova de intempéries disponíveis que podem ser usados ao ar livre. Se precisar instalar o insersor ao ar livre, certifique-se de usar um invólucro ou tampa à prova de intempéries para protegê-lo das intempéries e evitar danos causados pela água.
P: Onde posso comprar um Satellite Power Inserter?
R: Os Satellite Power Inserters estão disponíveis para compra em vários varejistas de eletrônicos, lojas online e fornecedores de equipamentos de satélite. Certifique-se de escolher um vendedor confiável e verificar se o insersor é compatível com o seu sistema de satélite antes de fazer uma compra.
