Descrição
O modulador de áudio e vídeo comercial GM55 foi projetado para fornecer compatibilidade de canais adjacentes e precisão de frequência FCC Docket 21006. Este modulador de baixo custo mantém uma saída completa de 55 dBmv em qualquer canal VHF, médio, banda ou super banda. Canais modulados podem ser inseridos em qualquer canal não utilizado dentro de um sistema de circuito fechado MATV ou SMATV.
Modulação externa de alta qualidade e controles de nível de RF garantem anos de operação confiável. O modulador é enviado com todos os ajustes internos predefinidos-e o deslocamento FCC Docket 21006 é padrão, sem custo adicional.
- Filtragem de banda lateral vestigial superior para sistemas de canais adjacentes
- Saída completa de +55 dBmV
- Baixa saída harmônica espúria
- Oscilador controlado por cristal de alta precisão para bandas baixas, médias e altas
- Oscilador PLL ágil por dip switch para super banda.
- Qualidade de imagem profissional
- Disponível nos canais 2 a 36

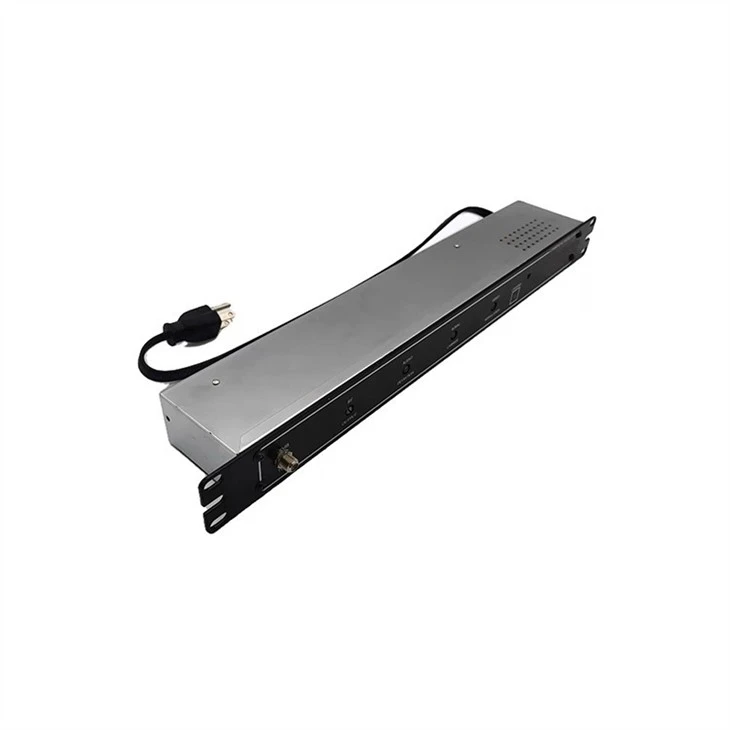

- Ponto de teste de -30 dB no painel frontal

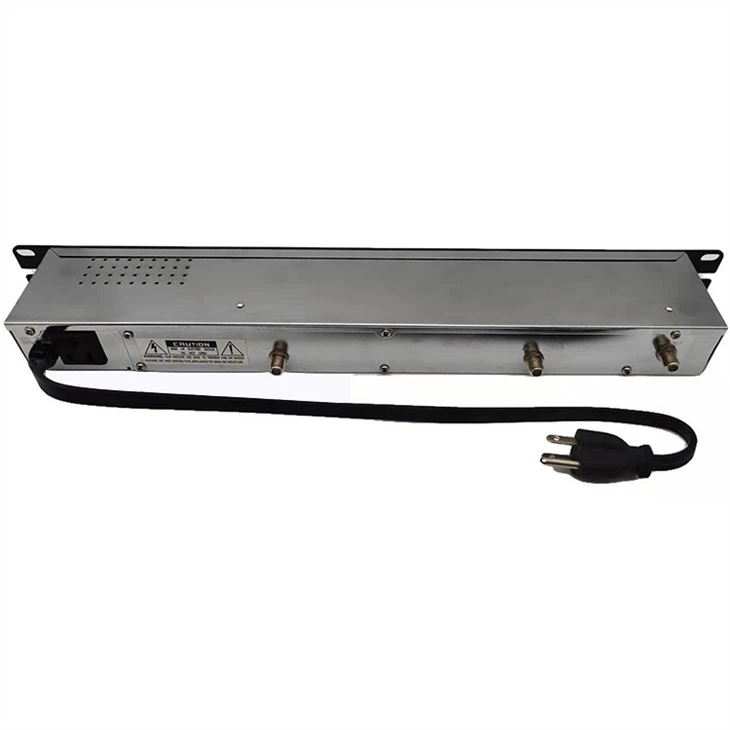

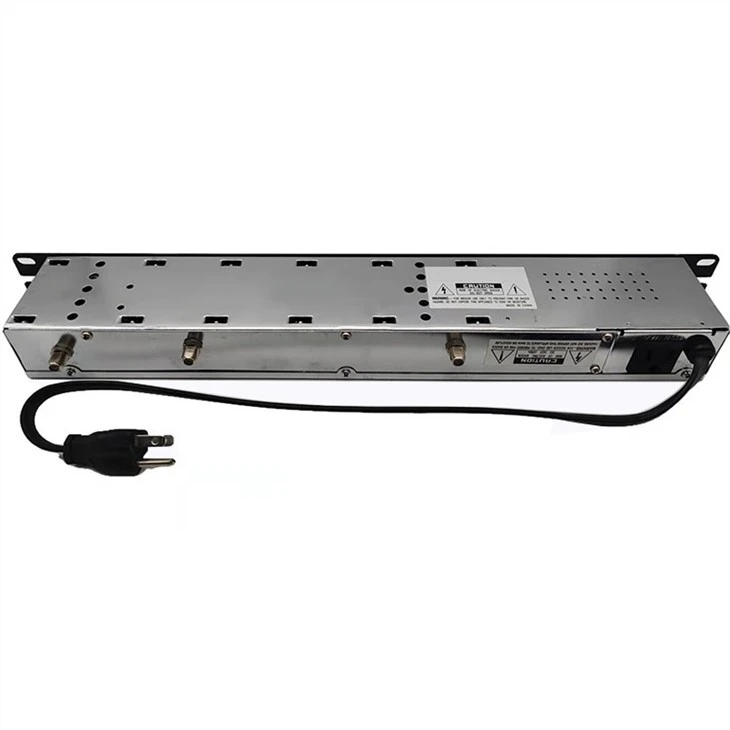

- Tomada de conveniência CA no painel traseiro
- Modelos internacionais disponíveis sob encomenda especial
Especificação
|
Local de origem: Guangdong, China |
|||
|
Número do modelo: GDM-016 (GM55) |
|||
|
RF |
VÍDEO |
||
|
Canais: |
T8~T11, 2~36, A-I e J-W,FCC, Docket 21006 offsets, Factory Set, HRC e IRC offsets disponíveis |
Nível de entrada: |
5 V p-p mínimo para modulação de 87,5% |
|
Nível de saída: |
45 a 58 dBmV, continuamente ajustável no painel frontal |
Tipo de entrada: |
Sincronização negativa de vídeo composto |
|
Impedância de saída: |
75 ohms |
C/N visual: |
60dB a 4 MHz de largura de banda |
|
Proporção de áudio/vídeo: |
um. Canais abaixo de 216 MHz (CH.13): Ajustável de -7 a -18 dB continuamente. |
Resposta de frequência: |
±1,5dB (30Hz a 4MHz) |
|
b. Super Band: Ajustável de 12 a 18dB em passos de 2dB |
Zumbido e ruído: |
-60 dB @87,5% de modulação |
|
|
Estabilidade de frequência: |
±10KHz (5KHz na banda aeronáutica) (em conformidade com FCC Docket 21006) |
|
|
|
Saída espúria: |
60dB abaixo da portadora de vídeo |
|
|
|
ÁUDIO |
EM GERAL |
||
|
Impedância de entrada de banda base: |
600 ohms desequilibrados |
Entrada de energia: |
108 a 125 VCA, 60 Hz, 20 W |
|
Nível de entrada de banda base: |
0,5V p-p para desvio de 25KHz |
Temperatura operacional: |
-10 graus a 50 graus |
|
Pré-Ênfase: |
75 microssegundos |
Dimensões: |
19"L x 21/4"D x 13/4"H |
|
Planicidade: |
1,5dB (50Hz a 15KHz) |
Peso: |
4,3 libras. |
|
Separação de vídeo/áudio: |
4,5 MHz |
Conectores: |
Tipo “F”. |
