Descrição

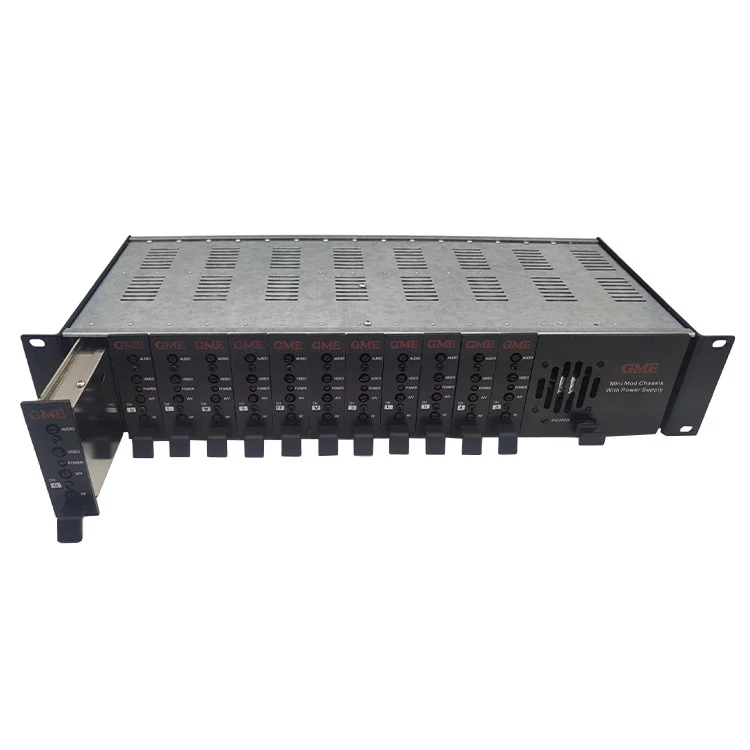

O modulador SAW Filterd de canal fixo MTCM-45 é um modulador de áudio/vídeo heteródino canalizado de qualidade profissional com capacidade de canal adjacente. O canal pode ser facilmente reajustado-para outro canal do grupo. Lo band, Mid band, Hi{8}}band, Super band, Hyper band e Ultra band alterando a configuração do dip switch do oscilador e o retorno do filtro de saída. O oscilador PLL com microprocessador pode controlar a frequência de saída para atender à precisão e configuração de-deslocamento exigidas pela FCC. Este modulador aceita vídeo com polaridade padrão (sincronização negativa) na faixa de 0,7V a 2,6V pp.
- Filtro de serra para resposta superior da banda lateral vestigial.
- A configuração de frequência controlada por microprocessador atende a todos os requisitos de precisão e desativação da FCC.
- O canal pode ser-redefinido dentro de sua banda re-redefinindo apenas a chave DIP e o filtro de saída.
- Chave de pré-{0}}ênfase acessível no painel lateral para a inserção do sinal estéreo BTSC composto.
Especificação
|
Local de origem: Guangdong, China |
|
|
Número do modelo: GDM-006 (MTCM-45) |
|
|
RF |
|
|
Canais de saída |
CATV 2-135, UHF 14-69 |
|
Nível de saída |
45dBmV (min) |
|
Faixa: |
12dB (ajustável) |
|
Relação portadora A/V |
-11dB a -22dB (ajustável) |
|
Estabilidade Visual da Transportadora |
±5 KHz |
|
Deslocamento da portadora auditiva |
±4,5 MHz |
|
Estabilidade da portadora auditiva |
±10kHz |
|
Saída espúria (dBc) |
-60dBc |
|
Relação C/N (na-banda) |
-60dBc |
|
Ruído de banda larga (dBc) |
-95 |
|
VÍDEO |
|
|
Entrada mínima de vídeo |
0,5Vp-p |
|
Resposta de frequência |
±1,7dB (30Hz a 4,2MHz) |
|
Vídeo S/N |
60dB |
|
Proporção de zumbido |
-60dB |
|
Ganho Diferencial |
±5% |
|
Fase Diferencial |
±5 graus |
|
Atraso de grupo |
75 segundos |
|
ÁUDIO |
|
|
Requisitos de entrada |
500mV (desenvolvimento de 25 kHz) |
|
Impedância de entrada |
10kΩ |
|
Resposta de frequência |
±1,5dB (50Hz-15kHz) |
|
Distorção (THD) |
1% |
|
Pré-Ênfase |
75useg (selecionável) |
Perguntas frequentes
P: Você pode produzir o pedido com a marca do cliente?
R: Sim, claro. O serviço OEM e ODM é fornecido calorosamente.
P: Como você controla a qualidade do produto?
R: Qualidade em primeiro lugar. Todos os nossos produtos selecionados passam por testes padronizados antes de serem embalados e enviados.
P: Como você envia as mercadorias?
R: Geralmente transportamos por via marítima ou aérea.
P: Qual é o seu principal mercado?
R: Europa, América do Norte, América do Sul, Oriente Médio e etc.
Hot Tags: modulador de filtro de serra de canal fixo, fabricantes de modulador de filtro de serra de canal fixo na China, fornecedores, fábrica, modulador analógico para iluminação de estágio, Vídeo de áudio para modulador de RF, modulador analógico personalizável, Modulador de filtro de serra de canal fixo, modulador analógico de alta qualidade, Modulador analógico profissional
