Descrição
O CT-SAW860 é um modulador de áudio/vídeo totalmente em estado-sólido que fornece vídeo modulado e saída de portadora de RF aural em um canal fixo de 54 MHz a 860 MHz.
O modulador de áudio e vídeo filtrado SAW aceita vídeo de polaridade padrão em um nível de 0,7-2,5 Vp-p de fontes de vídeo, como receptor de satélite, demodulador, câmera de TV, DVD player ou gravador de vídeo.

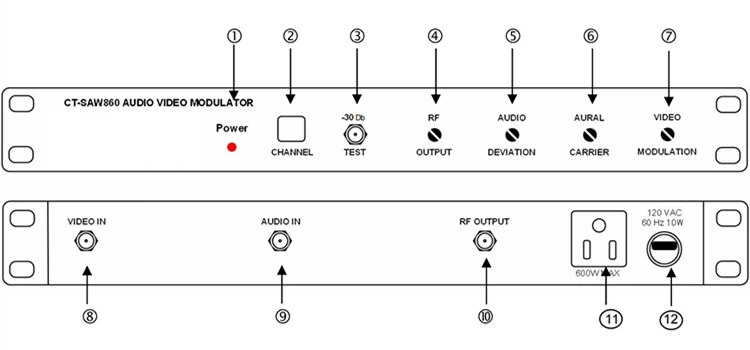

A unidade fornece sinais de vídeo, cores e áudio de alta qualidade em qualquer canal não utilizado dentro de um sistema de circuito fechado MATV, SMATV ou CATV. Para fácil operação, todos os controles de nível estão localizados no painel frontal.
Especificação
|
Local de origem: Guangdong, China |
|
|
Número do modelo: GDM-004 (GLM-SAW860) |
|
|
RF |
|
|
1. Canais de saída |
TV VHF: 2-13, UHF: 14-69, CATV: 2-127 |
|
2. Nível de saída |
+55 dBmV (mínimo) |
|
3. Faixa de nível de saída |
13dB |
|
4. Taxa de portadora A/V |
-7dB a -22dB |
|
5. Resultado espúrio |
-60 dB abaixo da portadora de vídeo (@ração da portadora A/V -15 dB, nível de saída: +55dBmV) |
|
6. Precisão/estabilidade de frequência |
±5 KHz |
|
7. Impedância de Saída |
75 Ohms |
|
8. Perda de retorno de saída |
9dB |
|
VÍDEO |
|
|
1. Nível de entrada de vídeo |
0,7 Vp-p mínimo a 87,5% de modulação |
|
2. Ganho Diferencial |
<5% (10 to 90% APL) |
|
3. Fase Diferencial |
<5˚ (10 to 90% APL) |
|
4. Zumbido e ruído |
-60 dB @87,5% de modulação |
|
5. Relação entre portadora visual e ruído |
60 dB a 4 MHz de largura de banda |
|
6. Resposta de frequência |
±1,7 dB (30 Hz a 4,2 MHz) |
|
ÁUDIO |
|
|
1. Nível de entrada |
0,8 Vp-p para desvio de ±25 KHz |
|
2. Impedância de entrada |
600 Ohms desequilibrados |
|
3. Pré-ênfase |
75 µseg |
|
EM GERAL |
|
|
1. Faixa de entrada de energia |
120 VCA, 60 Hz |
|
2. Temperatura operacional |
32 ˚F ~ 122 ˚F |
|
3. Conectores |
Todos do tipo "F" |
|
MECÂNICO |
|
|
1. Dimensões |
19" (W) x 1.75" (H) x 2.25" (D) |
|
2. Peso |
4,3 libras |
Goodmind Electronics (Shenzhen) Co., Ltd. foi fundada em 1992 com um capital social de 18 milhões de dólares americanos. Sua própria fábrica está localizada em Shenzhen e conta com mais de 1000 funcionários. É uma empresa de alta-tecnologia que integra P&D, produção, vendas e serviços. A empresa é especializada em empresa de fabricação profissional de antenas / comunicação de rede / Bluetooth / acessórios AV / casa inteligente / acessórios para carros. A fábrica está integrada verticalmente. A fábrica possui processamento de plástico, estamparia de metal, fundição de zinco, SMT, DIP e centro de montagem. A empresa tem forte solidez financeira, equipe profissional de P&D, excelentes equipamentos de fabricação e manufatura enxuta, e se dedica a criar produtos de alta-qualidade para os clientes.
O que é um modulador de áudio e vídeo filtrado SAW?
Um modulador de áudio e vídeo filtrado SAW é um dispositivo comumente usado em sistemas de televisão analógicos para transmissão de sinais de áudio e vídeo. Ele emprega um filtro de onda acústica de superfície (SAW) para moldar e filtrar com precisão o sinal modulado, garantindo a conformidade com padrões de frequência específicos e reduzindo a interferência.
Como funciona um Filtro SAW neste contexto?
Um filtro de onda acústica de superfície (SAW) é um dispositivo de onda acústica que filtra e processa sinais eletrônicos em frequências de rádio. Neste modulador, ele ajuda a refinar as características de frequência do sinal de áudio-vídeo, garantindo que ele permaneça dentro do espectro de frequência designado e minimizando a interferência.
Qual é a finalidade de um filtro SAW em um modulador de áudio e vídeo?
O filtro SAW no modulador serve para moldar e filtrar o sinal modulado. Ele ajuda a atender padrões de frequência específicos, evitar interferência em canais adjacentes e melhorar a qualidade geral do sinal de áudio-de vídeo transmitido.
Modulador de áudio e vídeo filtrado SAW
Um modulador de áudio e vídeo filtrado SAW (Surface Acoustic Wave) é um dispositivo usado em sistemas de televisão analógicos para transmissão de sinais de áudio e vídeo. Incorpora um filtro SAW, que é um dispositivo de ondas acústicas, para moldar e filtrar com precisão o sinal modulado. Isto ajuda a garantir a conformidade com padrões de frequência específicos e reduz a interferência.
Este tipo de modulador ainda é relevante com a mudança para a transmissão digital?
Com a mudança generalizada para a transmissão digital, os moduladores de áudio{0}}de vídeo analógicos tradicionais com filtros SAW estão se tornando menos comuns. Os sistemas de transmissão digital geralmente usam técnicas de modulação e codificação mais avançadas.
Como o modulador trata a interferência de canais adjacentes?
O filtro SAW é fundamental para reduzir a interferência de canais adjacentes ou sinais indesejados. Garante que o sinal modulado permaneça dentro da faixa de frequência alocada, minimizando o risco de interferência.
Perguntas frequentes
P: Um modulador de áudio e vídeo filtrado SAW pode lidar com vários canais?
R: Sim, dependendo do seu design e especificações, um modulador pode lidar com vários canais. É crucial verificar as capacidades do dispositivo e garantir a conformidade com os padrões regionais de transmissão.
P: Como posso garantir a compatibilidade com os padrões regionais de transmissão?
R: É essencial consultar os fabricantes ou fornecedores para garantir que o modulador de áudio e vídeo filtrado SAW esteja em conformidade com os padrões e regulamentos de transmissão específicos de sua região.
P: Existe suporte contínuo para manutenção e atualizações deste tipo de equipamento?
R: À medida que os sistemas de transmissão analógica são eliminados, o suporte para manutenção e atualizações de moduladores analógicos tradicionais pode tornar-se limitado. Considere a transição para soluções digitais para viabilidade-de longo prazo.
