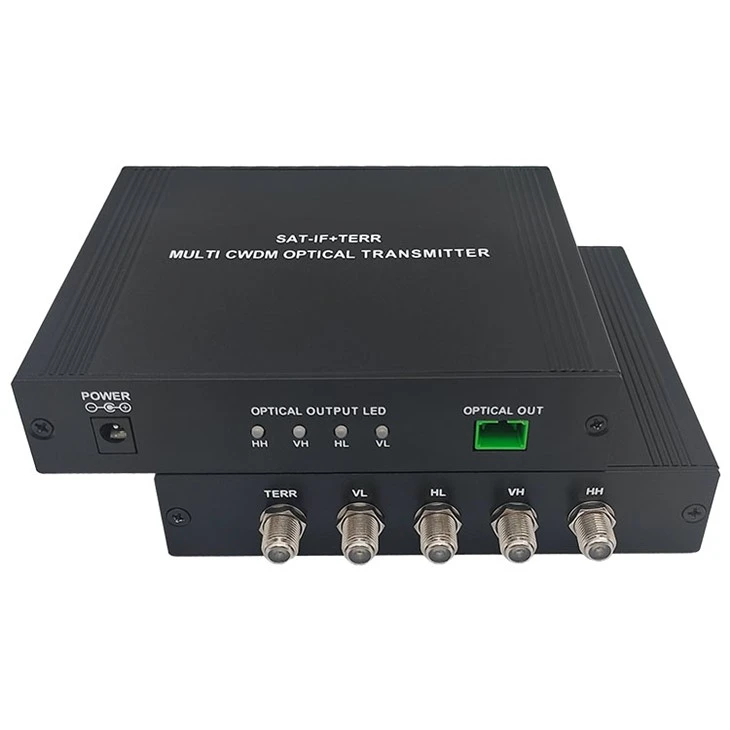

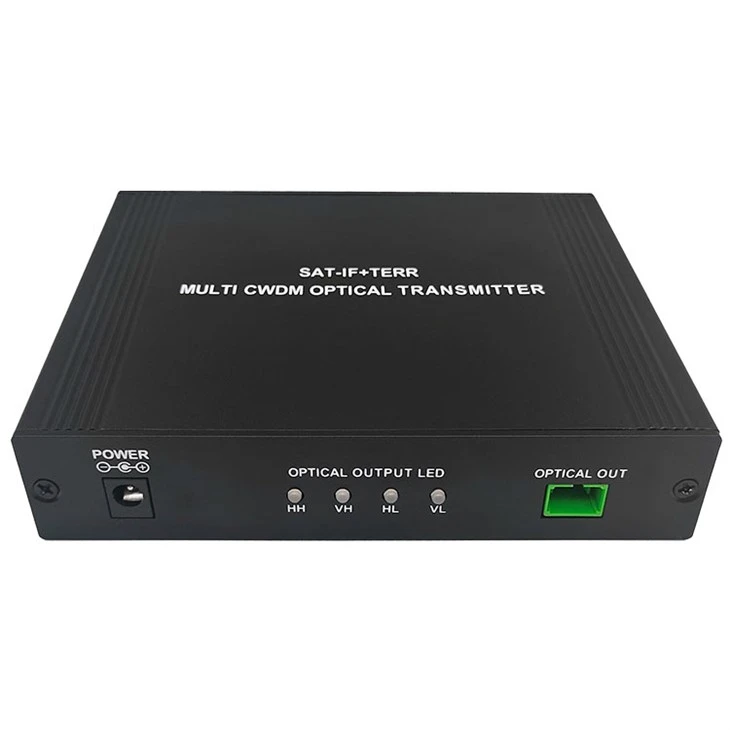

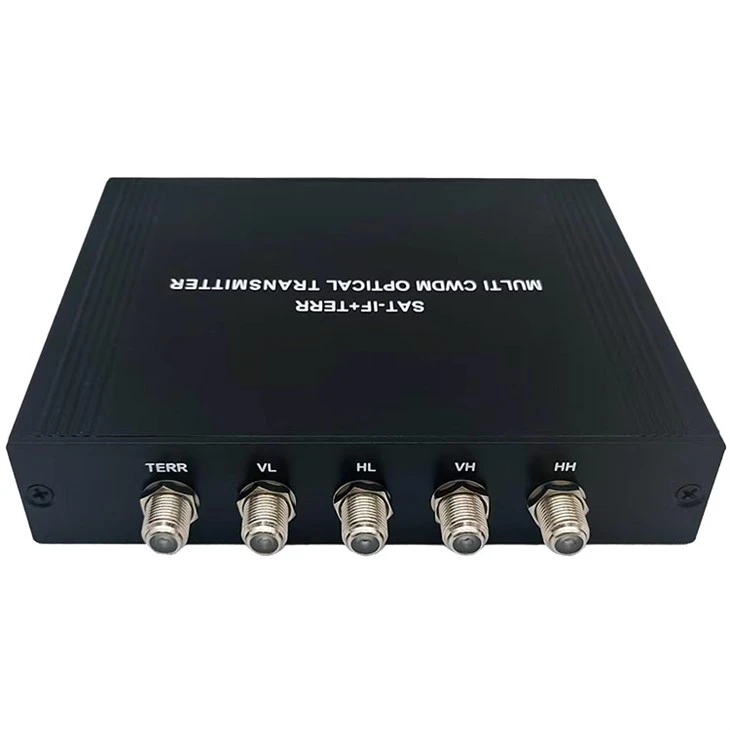

Transmissor Ópticoé um componente central dos sistemas de comunicação óptica, responsável por converter sinais elétricos em sinais ópticos e transmiti-los através de fibras ópticas.
Características
- Projetado para sistema óptico de satélite
- Ampla faixa de frequência operacional: 45-2150 MHz
- Excelente linearidade e planicidade
- Usando 1-núcleo de fibra monomodo com alta perda de retorno
- Usando dispositivos ativos amplificadores GaAs
- Tecnologia de ruído ultrabaixo
- Construído-em CWDM, usando laser de pacote pequeno coaxial DFB
- Saídas 13/18V,0/22KHz para funcionamento do LNB
- Uma distribuição de até 32 nós ópticos
Especificação
|
Parâmetro óptico |
TERR+SAT-Parâmetro IF |
||
|
Perda de retorno óptico |
Maior ou igual a 45 |
Faixa de frequência |
45 ~ 2150 MHz |
|
Potência óptica de saída |
4x+3dBm |
Planicidade |
±1.5 |
|
Conector Óptico |
SC/APC |
Nível de saída (AGC) |
Maior ou igual a 80±5@TERR Maior ou igual a 78±10@SAT-SE |
|
Comprimento de onda óptico de saída (nm) |
1510-1570 |
C/R |
Maior ou igual a 52 |
|
Outro parâmetro |
OSC |
Maior ou igual a 65 |
|
|
Conector RF |
F-feminino |
CTB |
Maior ou igual a 62 |
|
Fonte de energia |
DC-24V |
Perda de retorno |
Maior ou igual a 12 |
|
Consumo de energia (W) |
<6 |
Precisão de 22 KHz |
22±4 |
|
Dimensões (mm) |
143x110x28.8 |
Fonte de alimentação LNB |
13/18 |
