Características
- Projetado para sistema óptico de satélite
- Ampla faixa de frequência operacional: 45-2150 MHz
- Excelente linearidade e planicidade
- Ampla gama de potência de entrada óptica
- Usando 1-núcleo de fibra monomodo com alta perda de retorno
- Usando dispositivos ativos amplificadores GaAs
- Tecnologia de ruído ultrabaixo
- Construído-no CWDM usando PD linear alto
- Função AGC óptica integrada-
Especificação
|
Parâmetro óptico |
TERR+SAT-Parâmetro IF |
||
|
Responsividade (A/W) |
Maior ou igual a 0,9 |
Faixa de frequência |
45 ~ 2150 MHz |
|
Receba energia óptica |
-18-+3 -10-0 (AGC) |
Planicidade |
±1.5 |
|
Perda de retorno óptico |
Maior ou igual a 45 |
Polarização Cruzada de Isolamento
|
-25dB min (950 ~ 2150 MHz) |
|
Receber comprimento de onda (nm) |
1510-1570 |
Isolamento de ponta a ponta |
-28dB mínimo(950~2150MHz) -14dB mínimo(40~806MHz) |
|
Conector Óptico |
SC/APC |
Parar a atenuação da banda |
Porta Ant de 15dB mínimo@950MHz Porta Sat de 15dB mínimo@806MHz |
|
Outro parâmetro |
LHCP/RHCP |
14,0 ~ 15,0 Vcc |
|
|
Fonte de energia |
DC-24V |
Dimensões |
19"(L) x 5.5"(D) x 1.75"(H) |
|
Consumo de energia (W) |
<6 |
Entrada de energia |
110~240Vca 50/60Hz |
|
Dimensões (mm) |
143x110x28.8 |
Impedância de saída |
75Ω |

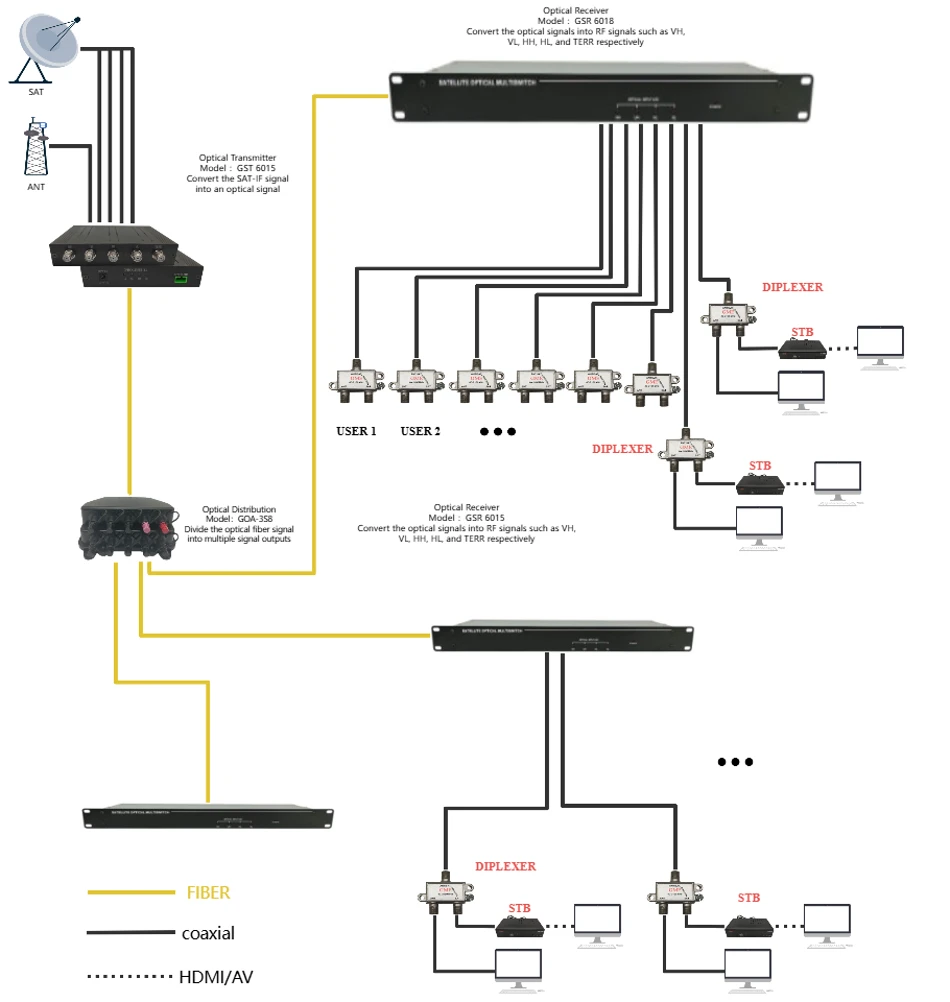

Multiswitch FTTB
Um receptor óptico SAT{0}}IF é um dispositivo essencial em sistemas de comunicação via satélite, projetado para receber sinais ópticos e convertê-los em sinais elétricos de frequência intermediária de satélite.
Aplicativo
