Descrição
• Faixa de frequência de banda larga de 40 a 2.300 MHz O design da placa de circuito impresso-em múltiplas camadas SMD de alto desempenho garante alto isolamento de porta-a-porta para fornecer proteção de portadora falsa e minimizar a interação indesejada do canal, reduzindo a distorção da imagem.
• Multiswitch Digital 3X4 Portas de alta perda de retorno de saída projetadas especificamente para redes MDU e aplicações de múltiplos assinantes reduzem microrreflexões, melhoram a recuperação de dados e reduzem distorções harmônicas.
• O design simples da interface do conector tipo F fornece sinais de satélite e de antena para serem roteados para 4 ou 8 saídas.
• A matriz de diodo PIN de alto-desempenho reduz o tempo de transferência de polaridade e os artefatos digitais, proporcionando qualidade de imagem consistente.
• O sinal da antena combina-se com a saída do satélite (alguns modelos), eliminando a combinação externa, reduzindo custos e interferências.
• Compatível com serviços de satélite Direct to Home, fornecendo comutação de voltagem e tom para seleção de polaridade.

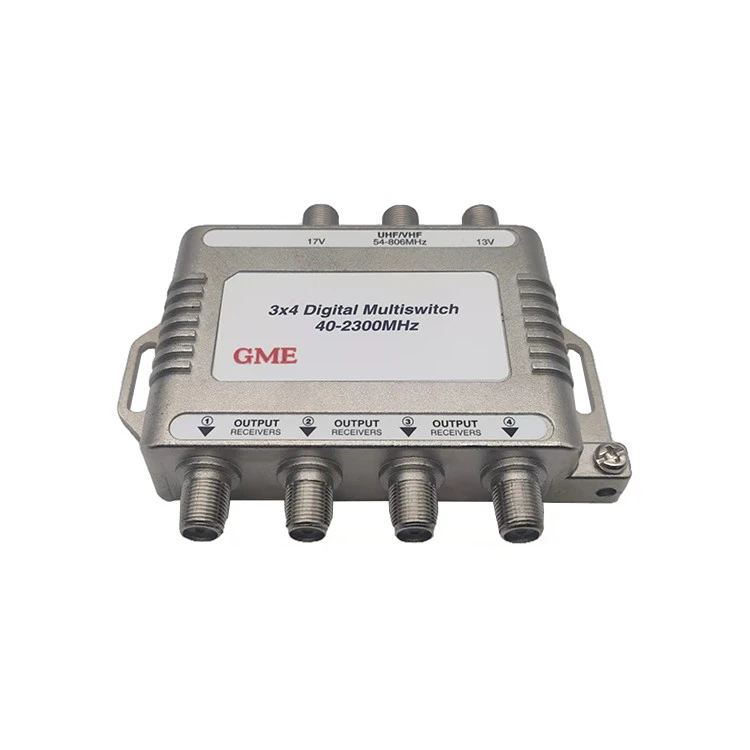

• Multiswitch Digital 3X4 compatível com Dish e DirectV.

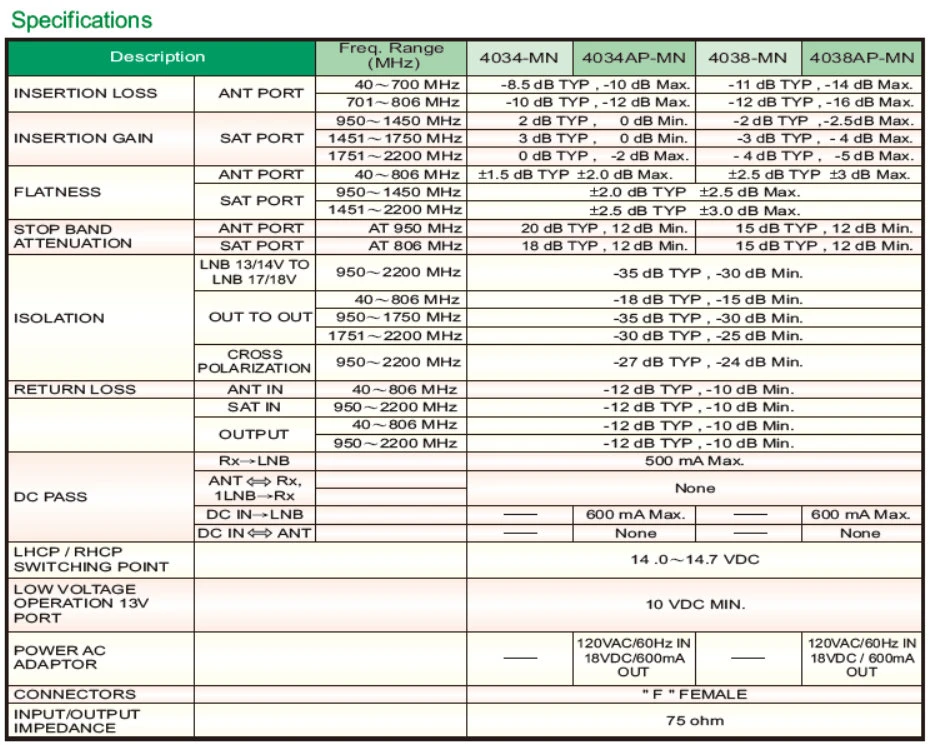

Especificação
|
Local de origem: Guangdong, China |
|||
|
MODELO Nº: GDMS-001 (4034MN) |
|||
|
Descrição |
Frequência. Faixa (MHZ) |
|
|
|
PERDA DE INSERÇÃO |
PORTO FORMIGA |
40~700MHz |
-8,5 dB TIPO, -10 dB Máx. |
|
701~806MHz |
-10 dB TIPO, -12 dB Máx. |
||
|
GANHO DE INSERÇÃO |
PORTO SAT. |
950~1450MHz |
2 dB TIPO, O dB Mín. |
|
1451~1750MHz |
3 dB TIPO, O dB mín. |
||
|
1751 ~ 2200 MHz |
0 dB TIPO, -2 dB Máx. |
||
|
PLANEJAMENTO |
PORTO FORMIGA |
40~806MHz |
±1,5 dB TIPO +2.0 dB Máx. |
|
PORTO SAT. |
950~1450MHz |
+2.0 dB TIPO +2.5 dB máx. |
|
|
1451 ~ 2200 MHz |
+2.5 dB TIPO ±3,0 dB Máx. |
||
|
PARAR BANDA |
PORTO FORMIGA |
A 950 MHz |
20 dB TIPO, 12 dB Mín. |
|
ATENUAÇÃO |
PORTO SAT. |
A 806 MHz |
18 dB TIPO, 12 dB Mín. |
|
ISOLAMENTO |
LNB 13/14V PARA |
950~2200MHz |
-35 dB TIPO, -30 dB Mín. |
|
LNB 17/18V |
|||
|
FORA PARA FORA |
40~806MHz |
-18 dB TIPO, -15 dB Mín. |
|
|
950~1750MHz |
-35 dB TIPO, -30 dB Mín. |
||
|
1751 ~ 2200 MHz |
-30 dB TIPO, -25 dB Mín. |
||
|
CRUZAR |
950~2200MHz |
-27 dB TIPO, -24 dB Mín. |
|
|
POLARIZAÇÃO |
|||
|
PERDA DE RETORNO |
FORMIGA EM |
40~806MHz |
-12 dB TIPO, -10 dB Mín. |
|
|
SENTADO EM |
950~2200MHz |
-12 dB TIPO, -10 dB Mín. |
|
SAÍDA |
40~806MHz |
-12 dB TIPO, -10 dB Mín. |
|
|
950~2200MHz |
-12 dB TIPO, -10 dB Mínimo |
||
|
PASSE DC |
Rx-LNB |
|
500 mA máx. |
|
ANTRx, |
|
Nenhum |
|
|
1LNB→Rx |
|||
|
ENTRADA CC-LNB |
|
|
|
|
DC INANT |
|
- |
|
|
LHCP/RHCP |
|
|
14,0~14,7 VCC |
|
PONTO DE COMUTAÇÃO |
|||
|
BAIXA TENSÃO |
|
|
10 VCC MÍN. |
|
OPERAÇÃO 13V |
|||
|
PORTA |
|||
|
ENERGIA CA |
- |
||
|
ADAPTADOR |
|||
|
CONECTORES |
"F" FÊMEA |
||
|
ENTRADA/SAÍDA |
75 ohms |
||
|
IMPEDÂNCIA |
|||
