Descrição

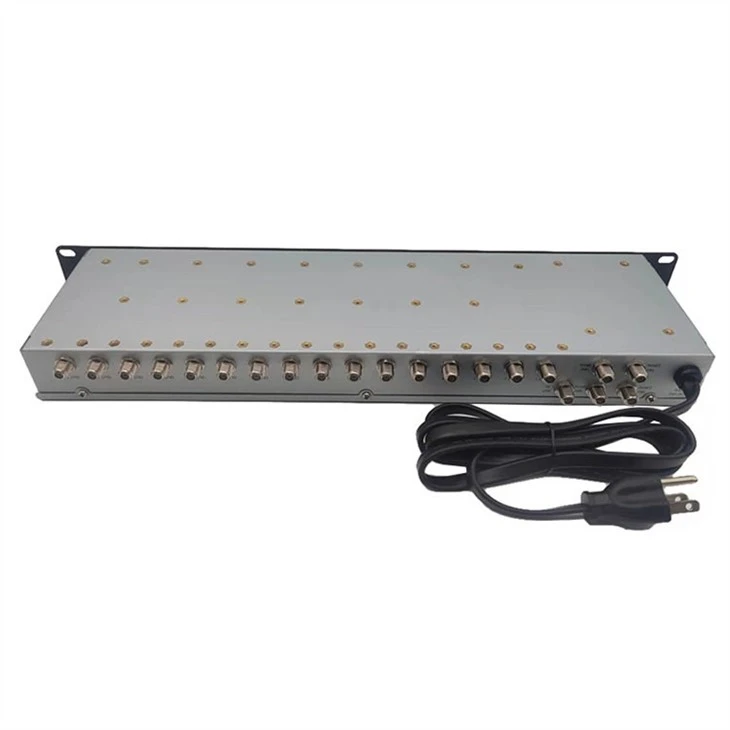

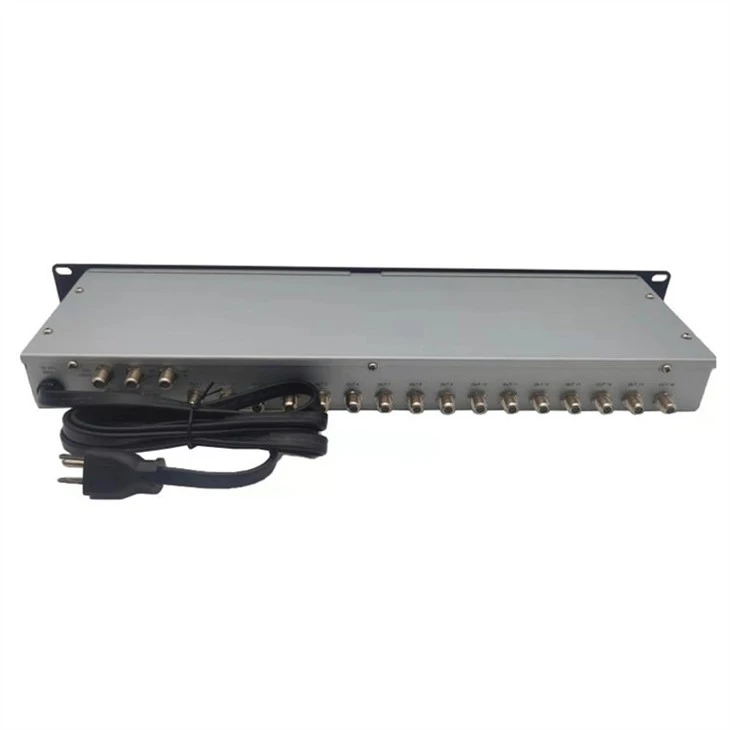

O MSR-516 montado em rack é compatível com sistemas de recepção de antena de fase três da DIRECTV, permitindo 4 entradas LNB e 1 antena e fornecendo 16 saídas. 5Multiswitch de satélite montado em rack X16 Um tom constante de 22 kHz é fornecido em 2 das portas de entrada e 14 ou 18 volts CC são fornecidos para alimentar o LNB e conduzir a comutação interna.

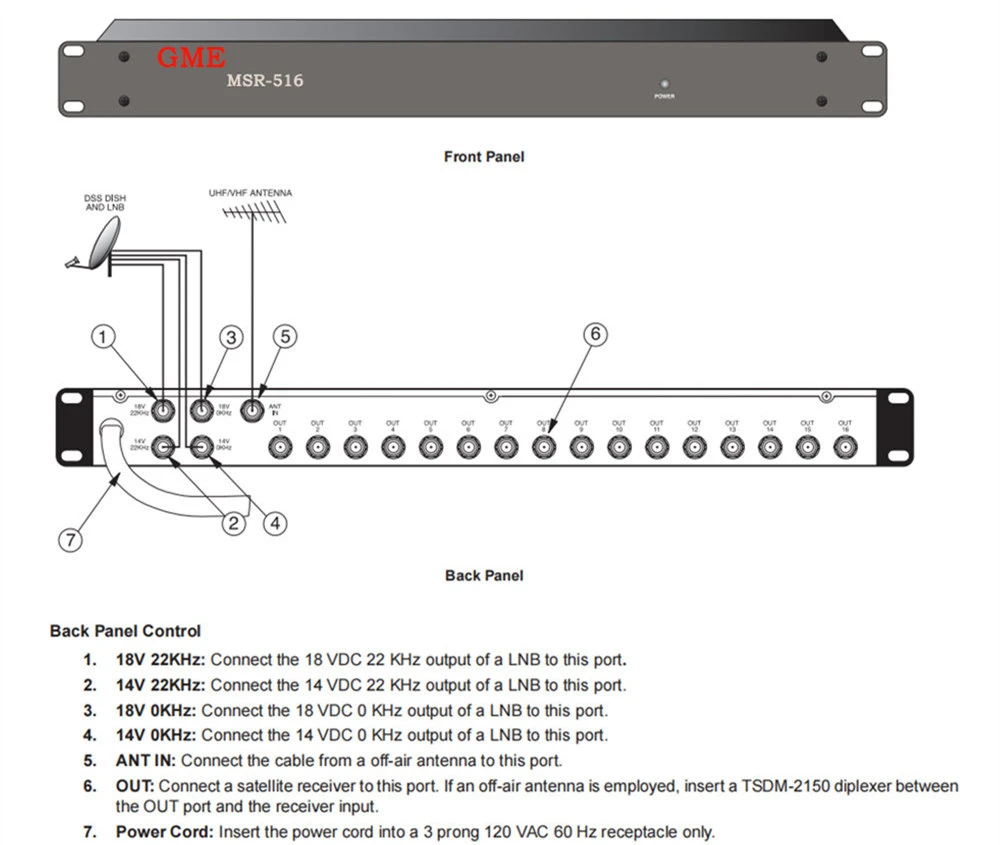

- O design de interface simples de 5 entradas fornece 4 entradas de polaridade de satélite mais 1 antena desligada e 16 saídas, para instalação rápida.
- Multiswitch satélite montado em rack 5X16 Ampla faixa de frequência 40 ~ 2150 MHz.
- Compatível com DIRECTV Fase III e outros sistemas de recepção que utilizam matriz de diodo PIN de comutação de tom de 22kHz, reduz o tempo de transferência de polaridade e artefatos digitais, proporcionando qualidade de imagem consistente.
- 14 ou 18 volts DC e tom de 22kHz são fornecidos para alimentar o LNB e conduzir comutação interna O amplificador-incorporado compensa as perdas de inserção, reduzindo a necessidade de amplificação externaA fonte de alimentação interna-de alta eficiência para serviços pesados elimina requisitos excessivos de consumo de corrente nos receptores.
Especificação
|
Local de origem: Guangdong, China |
|||
|
Número do modelo: GDMS-003-2 (MSR-516) |
|||
|
ITEM |
TÍPICO |
LIMITE DE CQ |
CONDIÇÕES DE TESTE |
|
FREQ. FAIXA |
|
|
|
|
FORMIGA EM |
|
|
54~806MHz |
|
SENTADO EM |
|
|
950~2150MHz |
|
FORA |
|
|
54 ~ 2150 MHz |
|
PERDA DE INSERÇÃO / (ANT IN) |
0dB |
-1,5dB Máx. |
54 ~ 550 MHz |
|
0dB |
-2,5dB Máx. |
551 ~ 806 MHz |
|
|
GANHO (SENTADO) |
4dB |
2 dB mín. |
950~1750MHz |
|
2dB |
0 dB mínimo |
1751 ~ 2150 MHz |
|
|
ISOLAMENTO |
|
|
|
|
POLARIZAÇÃO CRUZADA |
- 30dB |
- 25 dB mín. |
950~2150MHz |
|
FORA PARA FORA |
- 15dB |
- 14 dB mín. |
54~806MHz |
|
- 30dB |
- 28 dB mín. |
950~2150MHz |
|
|
SENTADO PARA SENTADO |
- 40dB |
- 35 dB mín. |
950~2150MHz |
|
PARE A ATENUAÇÃO DA BANDA |
2 0dB |
15 dB mínimo |
PORTA ANT @ AT 950 MHz |
|
|
2 0dB |
15 dB mínimo |
PORTA SAT @ AT 806 MHz |
|
PERDA DE RETORNO |
|
|
|
|
ENTRADA/SAÍDA |
- 6dB |
- 5dB mínimo |
54~806MHz |
|
- 10dB |
- 8 dB mín. |
950~1450MHz |
|
|
- 8dB |
- 6 dB mín. |
1451 ~ 2150 MHz |
|
|
CAPACIDADE DE ENTRADA |
|
|
|
|
(COMPRESSÃO 1dB) |
|
|
|
|
FORMIGA EM |
108dBuV |
106 dBuV mínimo |
NA ENTRADA DE 67,25 MHz |
|
SENTADO EM |
110dBuV |
108 dBuV mínimo |
NA ENTRADA DE 950 MHz |
|
PONTO DE COMUTAÇÃO LHCP/RHCP |
|
14,0~15,0VCC |
|
|
PONTO DE COMUTAÇÃO MULTI-SW 22KHz |
|
150~300Vp-p |
Sinal de teste de onda quadrada |
|
|
|
|
Não mecânico |
|
SAÍDA 22KHz SINGAL |
|
|
|
|
FREQ. DE CARÁTER. |
|
22±4KHz |
|
|
AMPLITUDE |
|
650±250mVp-p |
|
|
VIERAÇÃO DE TENSÃO/CORRENTE |
|
|
|
|
TENSÃO DE POLARIZAÇÃO FIXA DO LNB |
|
|
|
|
PORTA 13V/0KHz 13V/22KHz |
|
12,8 ~ 13,5 VCC |
0~300mA |
|
PORTA 18V/0KHz 18V/22KHz |
|
17,9~18,9VCC |
0~450mA |
|
ENTRADA DE ENERGIA |
|
120 VCA ± 10% 60 Hz |
|
|
CONECTOR |
|
Tipo "F" Feminino |
TODAS AS PORTAS |
|
IMPEDÂNCIA |
|
75Ohm |
TODAS AS PORTAS |
