Descrição

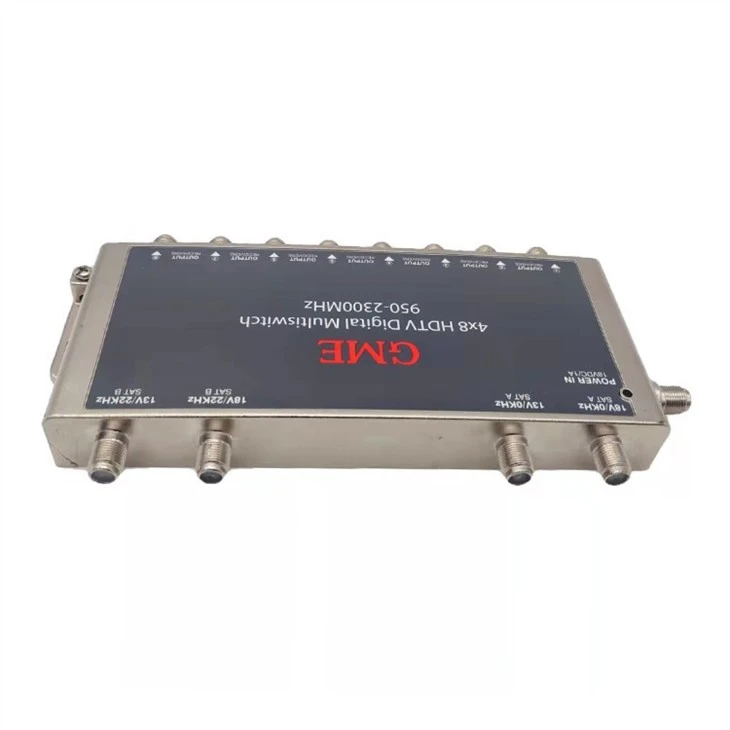

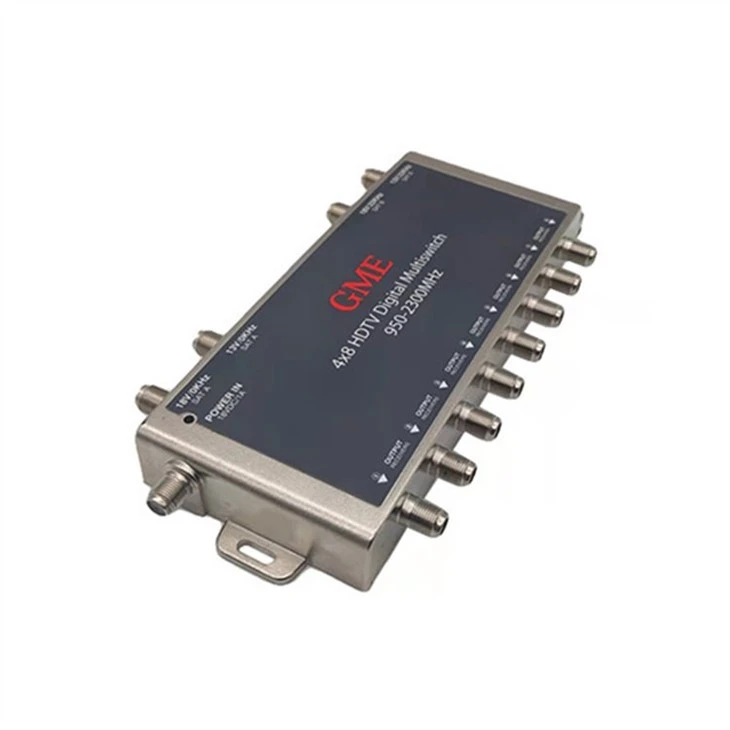

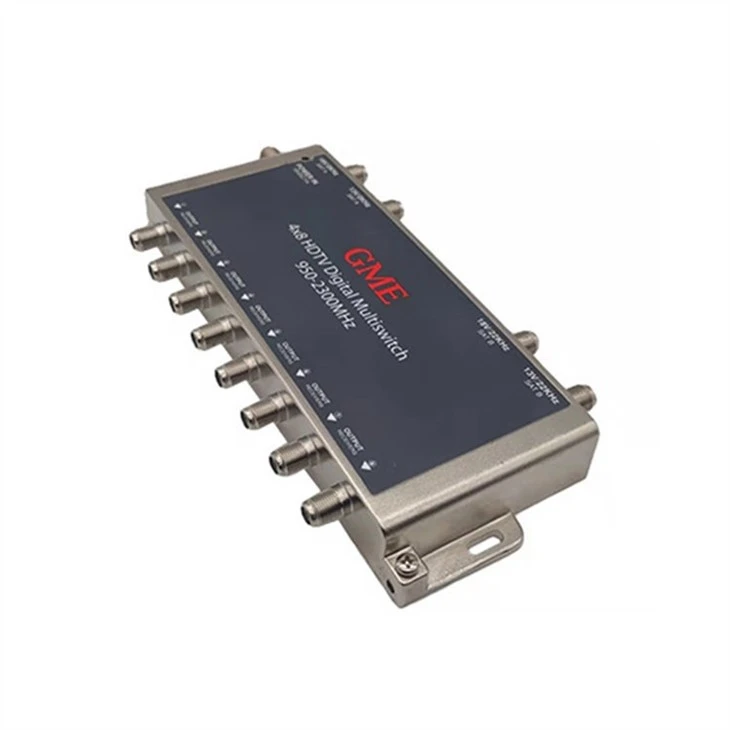

• O Multiswitch Digital HDTV 4x8 é selado para poder ser usado em ambientes internos ou externos. Ele opera em temperaturas extremas de -34 graus a +60 graus. Ele contém um indicador-de ligação para auxiliar na instalação ou na solução de problemas.

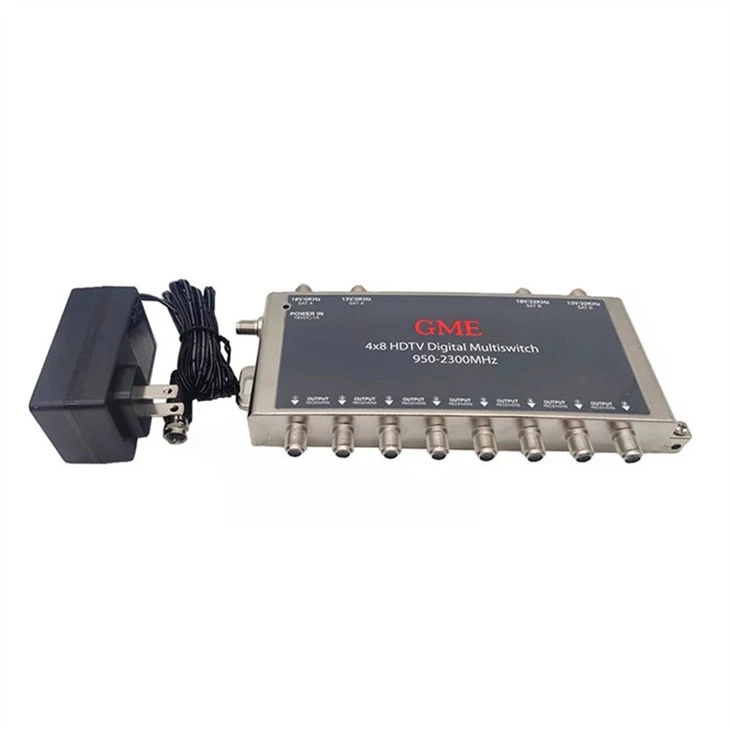

• O módulo CA/CC está equipado com um disjuntor térmico reajustável para proteção contra danos causados por curtos durante a instalação.

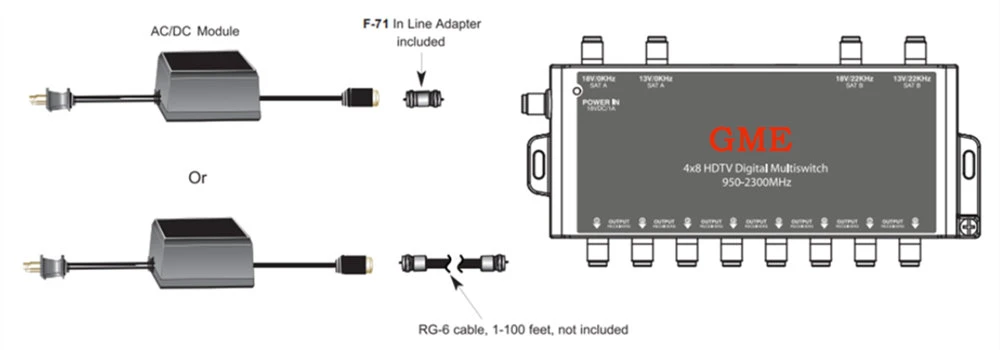

• O módulo CA/CC foi projetado para conexão direta ao Multiswitch 4048 ou remotamente por meio de um cabo RG-6 comumente disponível, até 30 metros. O adaptador F-71 FF está incluído.

Esta opção permite adicionar de 5 a 8 receptores à sua antena parabólica Shaw Direct existente.

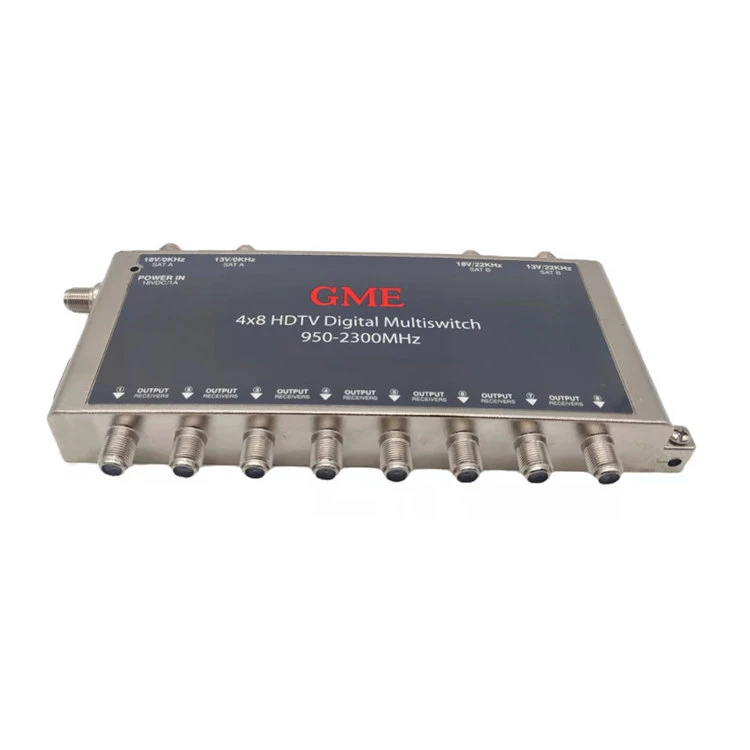

Conecte até oito receptores de satélite Shaw Direct ou FTA em sua casa com o Multiswitch Digital HDTV 4x8.

Coloque uma televisão em todas as suas salas favoritas com este multiswitch de alta qualidade aprovado para uso com sistemas de satélite Shaw Direct.

- Conecte até oito receptores de satélite à sua única antena-satélite múltipla com um LNBF quádruplo ou duas antenas parabólicas separadas, cada uma com LNBFs de saída dupla.

Fonte de alimentação de conexão - F-.

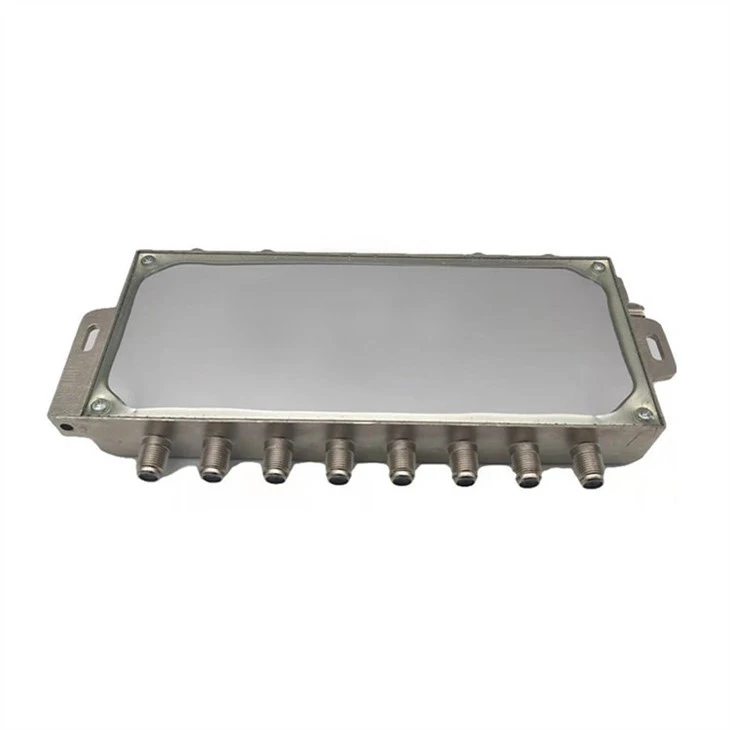

- O interruptor robusto e à prova d'água pode ser usado em ambientes internos ou externos.

NOTA: O Multiswitch não se destina a ser usado como divisor. Todos os 4 fios coaxiais da(s) sua(s) antena(s) parabólica(s) DEVEM estar conectados para que este multiswitch funcione corretamente.

Especificação

Local de origem: Guangdong, China
Número do modelo: GDMS-002 (4048)
ITEM	TÍPICO	LIMITE DE CQ	CONDIÇÕES DE TESTE
1. FREQ. FAIXA
ENTRADA SE FREQUÊNCIAS		950~2300MHz
2. PERDA DE INSERÇÃO	1dB	- 0.5 dB MÁX.	950~1450MHz
	- 1.5dB	- 2.5 dB MÁX.	1451 ~ 2150 MHz
	-2,5dB	-3,0 dB MÁX.	2151 ~ 2300 MHz
3. PLANEJAMENTO	4dB	6 dB MÁX. (±3dB)	950~1450MHz
4. ISOLAMENTO	6dB	8 dB MÁX. (±4dB)	1451 ~ 2300 MHz
SENTADO PARA SENTADO	- 35dB	- 30 dB MIN.	950~2300MHz
FORA PARA FORA	- 30dB	- 25 dB MIN.	950~2300MHz
POLARIZAÇÃO CRUZADA OS MESMOS SATÉLITES	- 30dB - 27dB	- 26 dB MIN. - 25 dB MIN	950~1450MHz 1451 ~ 2300 MHz
SAELITES DIFERENTES	- 35dB - 27dB	- 30 dB MIN - 25 dB MIN	950~1450MHz 1451~2300MHz
5. PERDA DE RETORNO
ENTRADA	- 10dB	- 8 dB MIN.	950~1450MHz
ENTRADA	- 10dB	- 7 dB MIN.	1451 ~ 2300 MHz
SAÍDA	- 10dB	- 8 dB MIN	950~1450MHz
SAÍDA	- 8dB	- 6 dB MIN.	1451 ~ 2300 MHz
6. CAPACIDADE DE ENTRADA
COMPRESSÃO DE 1 dB	102dBuV	100 dBuV máx.	ENTRADA DE 950 MHz
7. PONTO DE COMUTAÇÃO LHCP/RHCP		14,0 ~ 14,7 VCC
8. PONTO DE COMUTAÇÃO MULTI-SW 22KHz 9. TEMPO DE MUDANÇA MULTI-SW		150-300mVp-p 3 nós MÁX.	SINAL DE TESTE DE ONDA SENOIDUAL SEM RELÉ MECÂNICO
10. SINAL DE SAÍDA DE 22 KHz
FREQ. DE CARÁTER.		22 ± 4 KHz
AMPLITUDE		650 ± 250mVp-p
11. CONSUMO ATUAL		90ma máx.	POR USO DA PORTA RX
12. TENSÃO/BIAS DE CORRENTE TENSÃO DE VIAGEM FIXA DO LNB NECESSÁRIA AT/DE MULTI-SW 8 ESPERADO FAIXA DE CARGA ATUAL
PORTA 13V/0KHz e 13V/22KHz	150-200ma	0 ~ 300 mA	12,8 V ~ 13,5 VCC
PORTA 18V/0KHz e 18V/22KHz	150-200ma	0-450mA	17,9V-18,9VCC
13. CONECTORES		TIPO "F" FÊMEA	TODAS AS PORTAS
14. PODER DO ADAPTADOR
ENTRADA		100/240 VCA 50/60Hz
SAÍDA		18VCC / 1A
